OLED屏幕、包装外壳视觉定位检测

【检测目的】

通过视觉定位泡沫外壳，屏幕，保护层泡沫的位置

【泡沫外壳】

【保护层】

【屏幕】

【检测原理及说明】

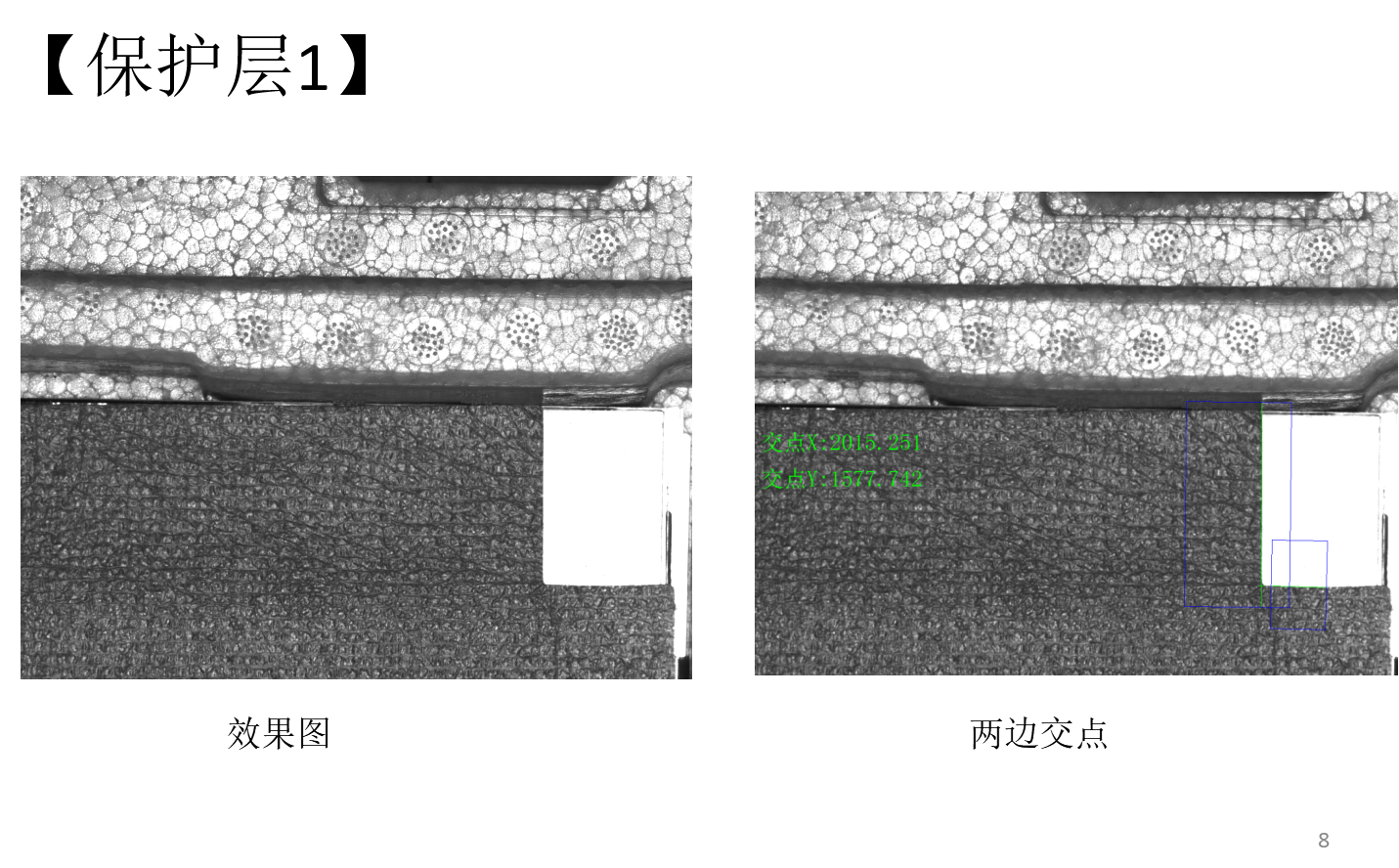

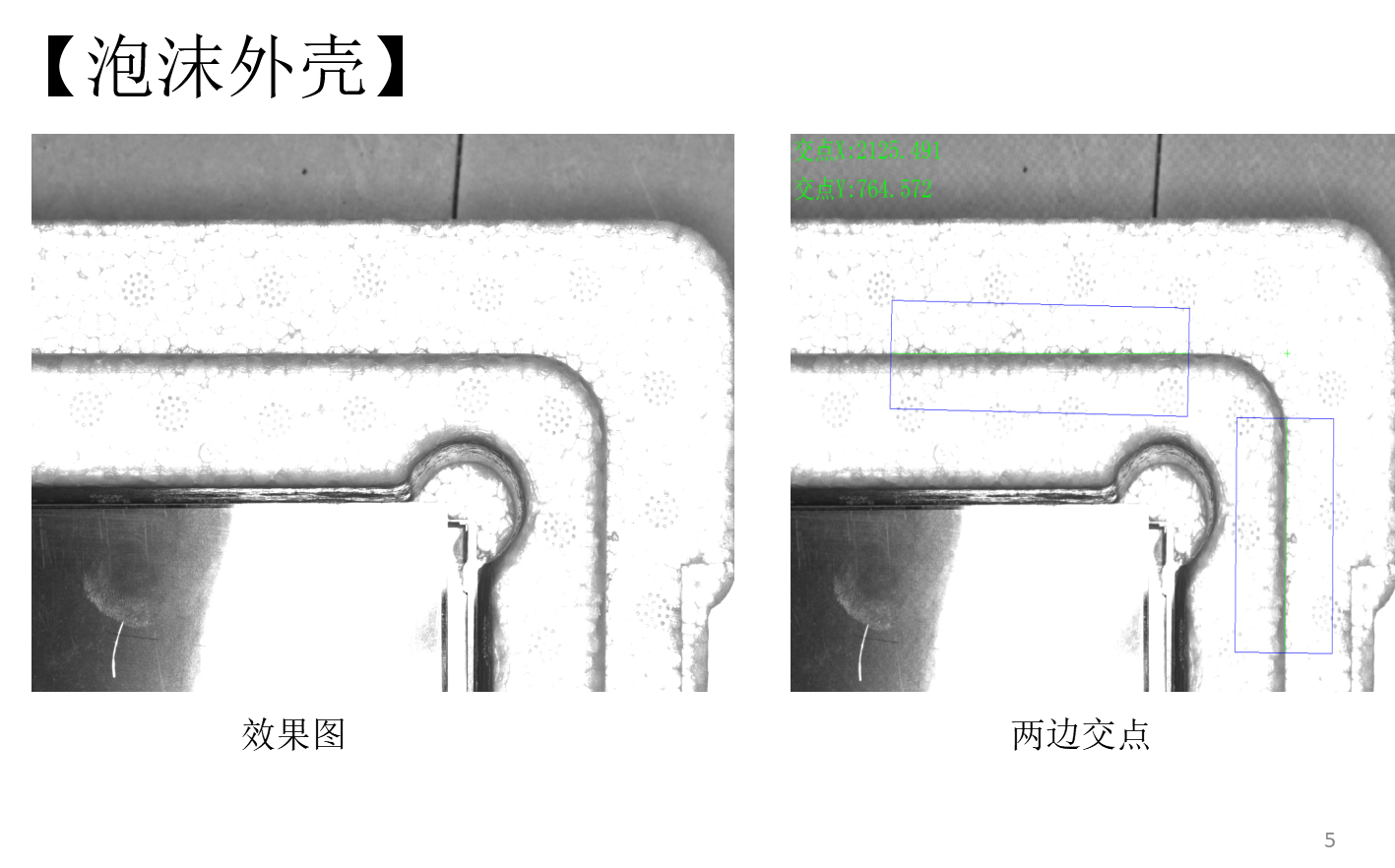

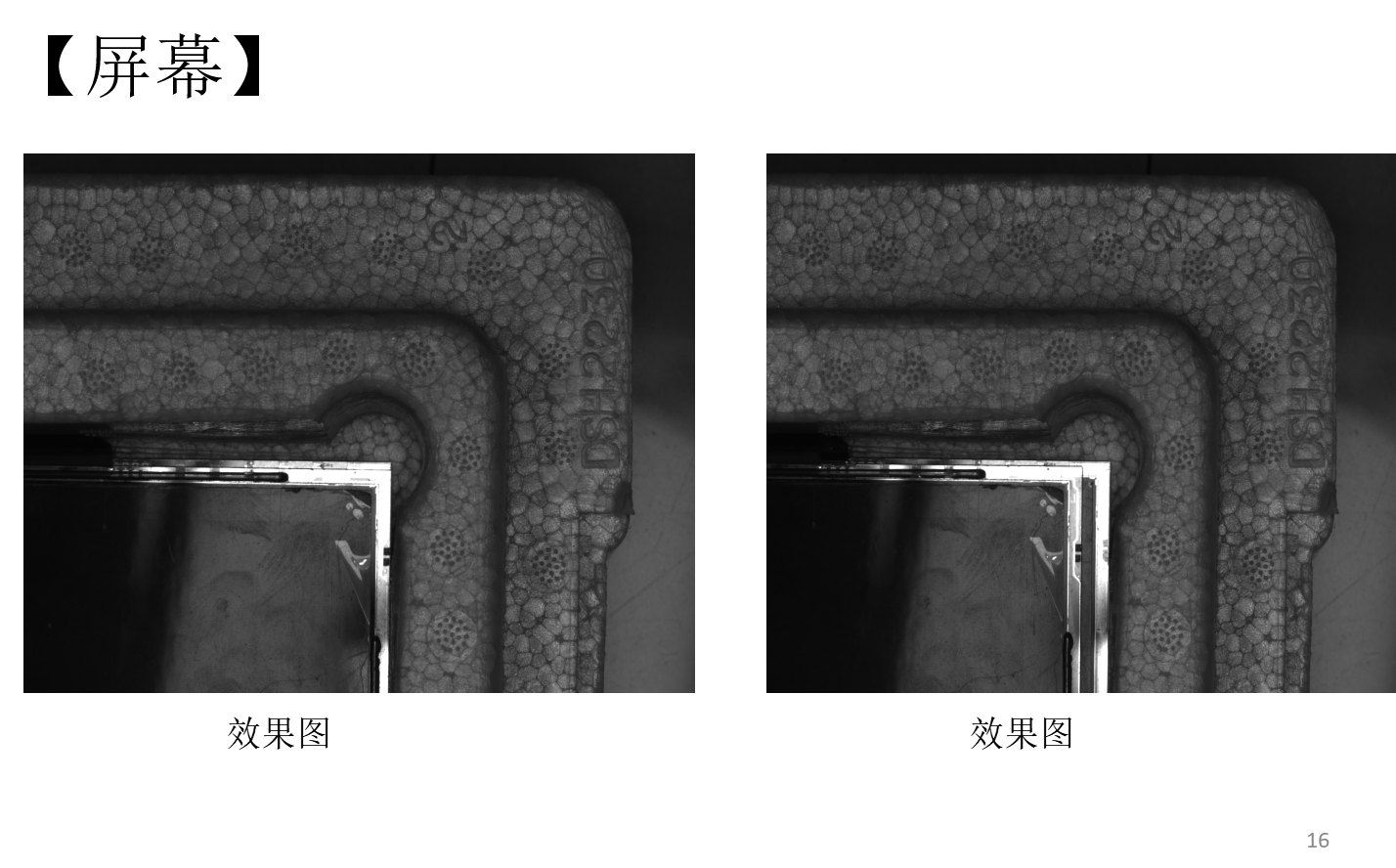

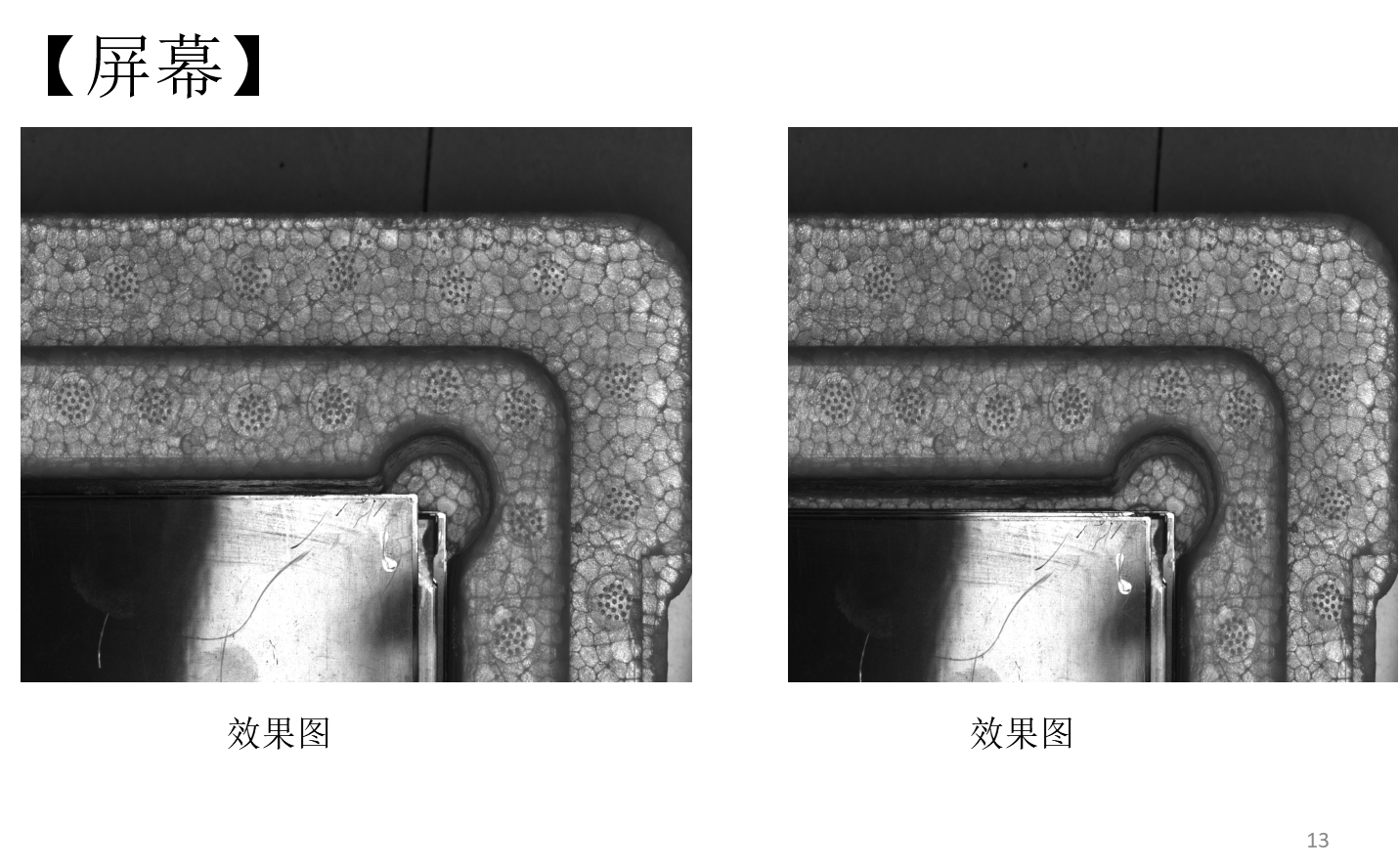

快盈VIII1.泡沫外壳视觉检测：通过四个角的4套CCD检测出来外壳的四条边，可以得到对角线的交点，即为外壳的中心抓取点

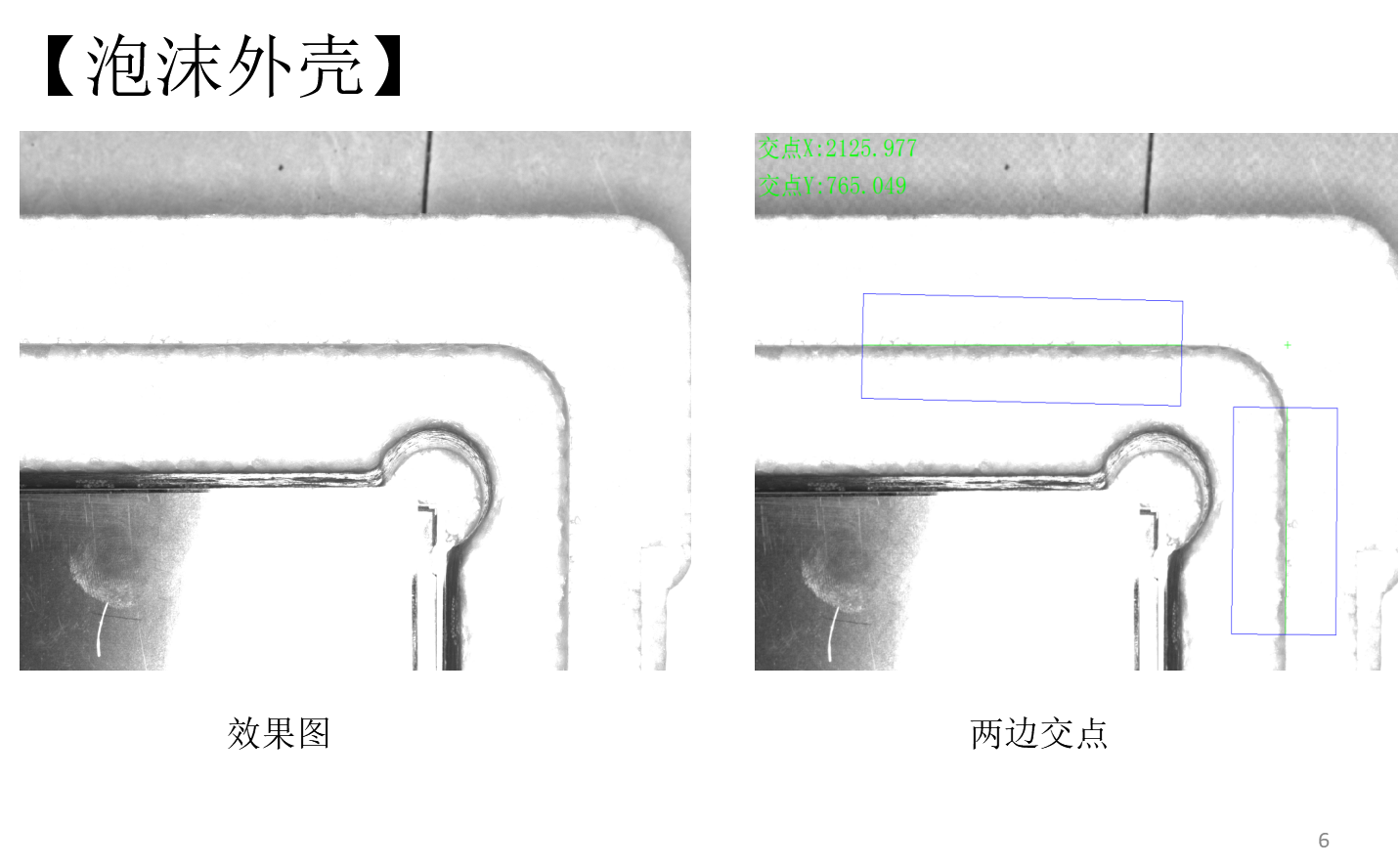

快盈VIII2.保护层的角的视觉检测方法和外壳检测方法一致(如果保护层贴着外壳的边缘，会出现边缘无法准确的抓取得情况）

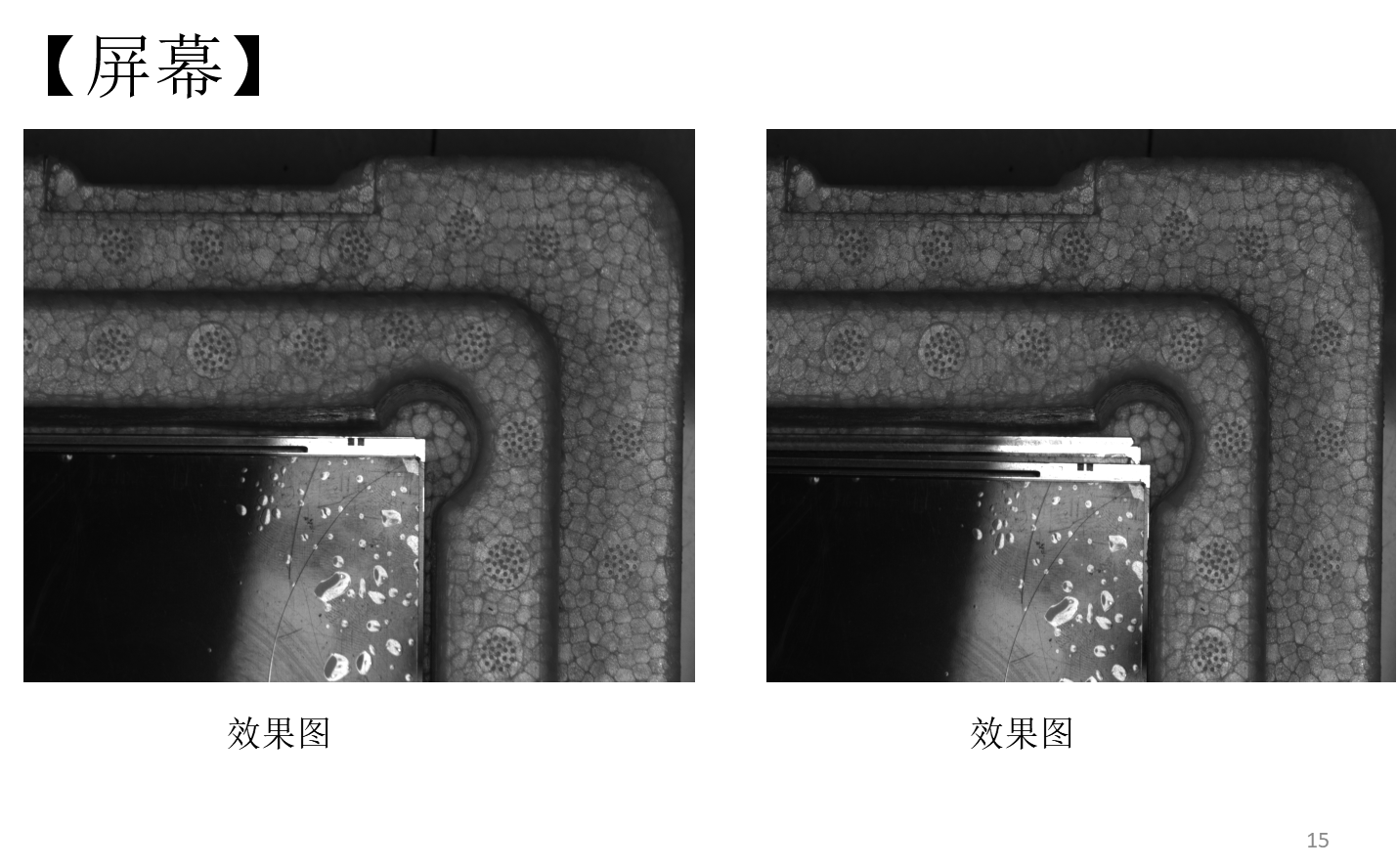

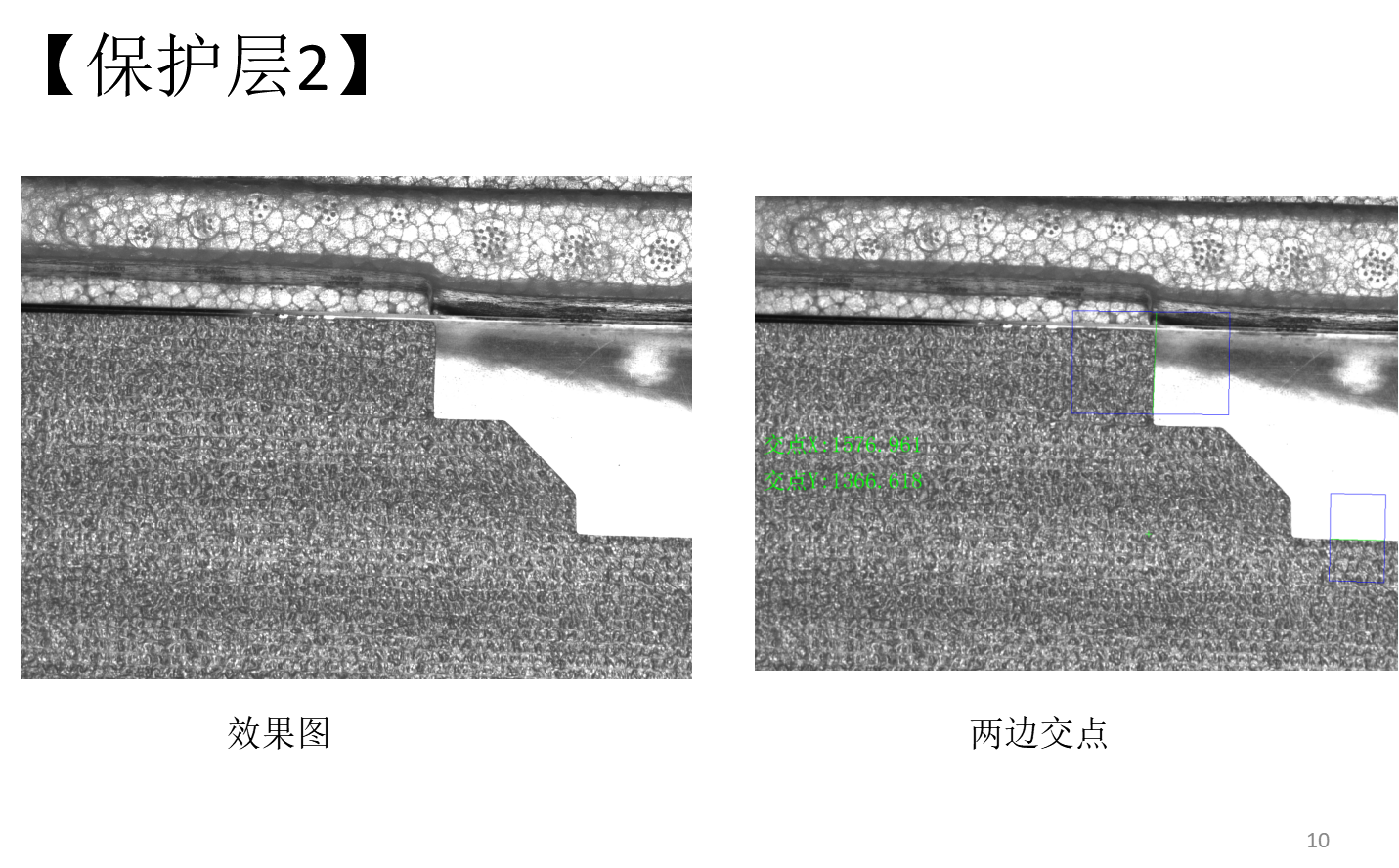

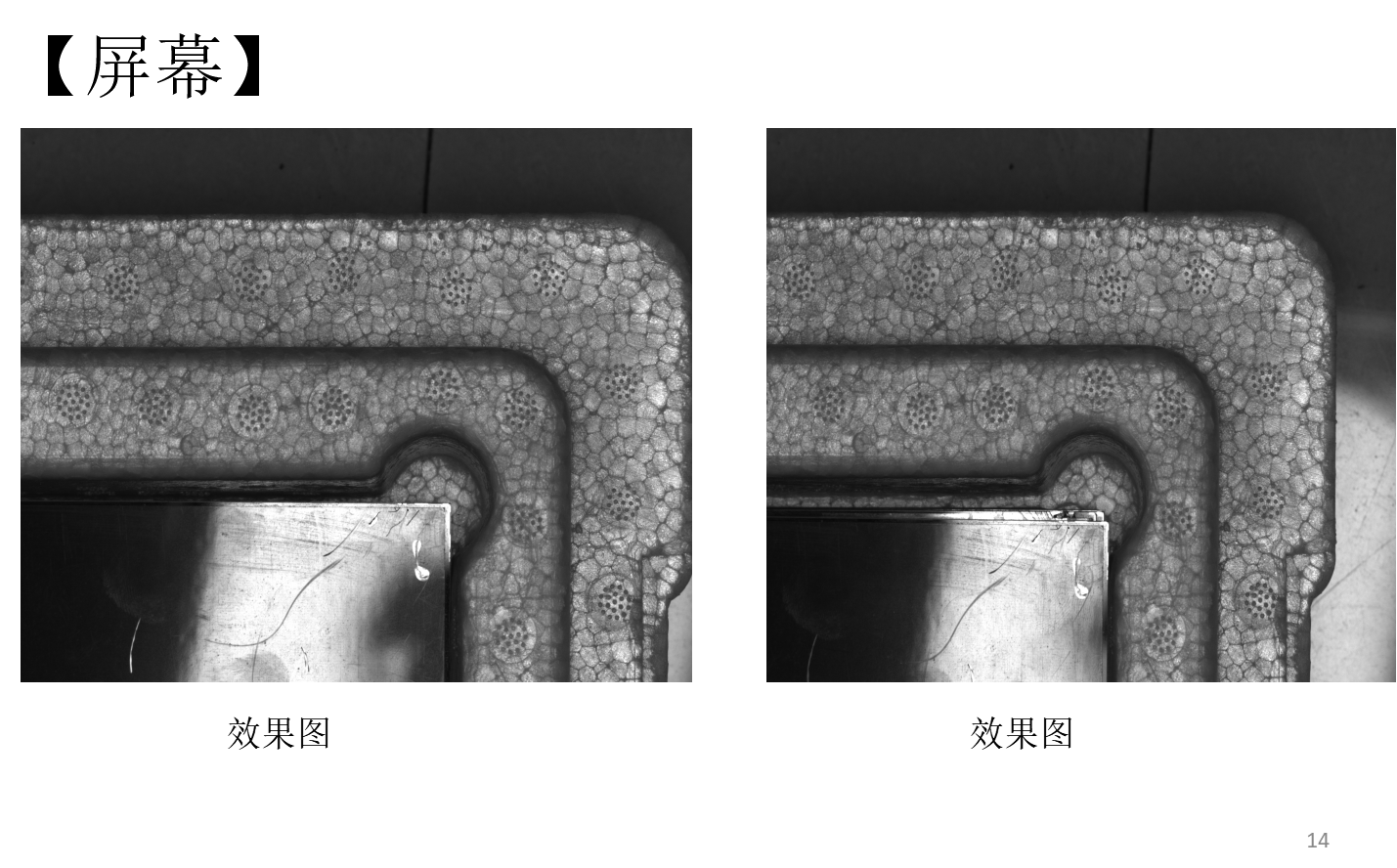

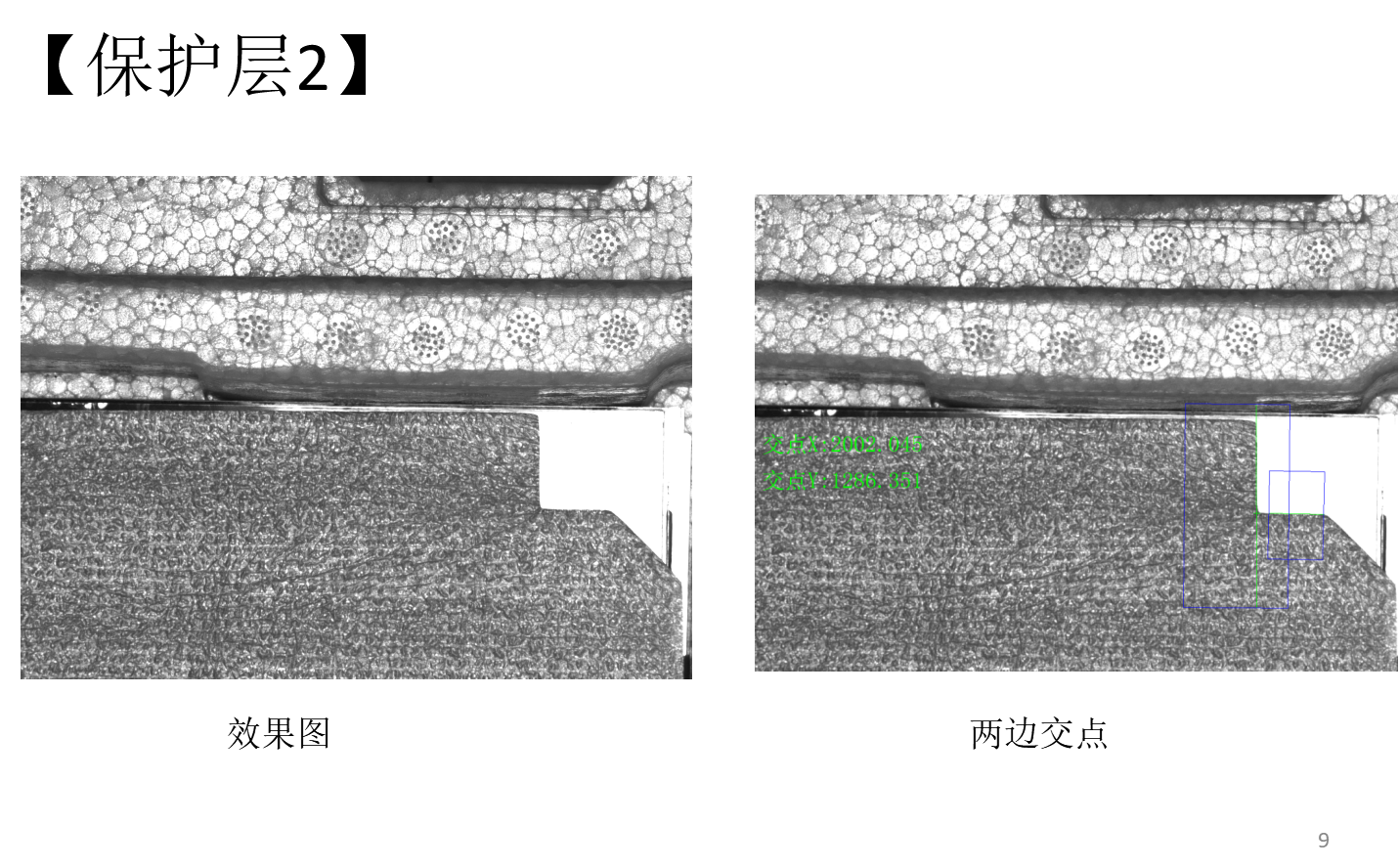

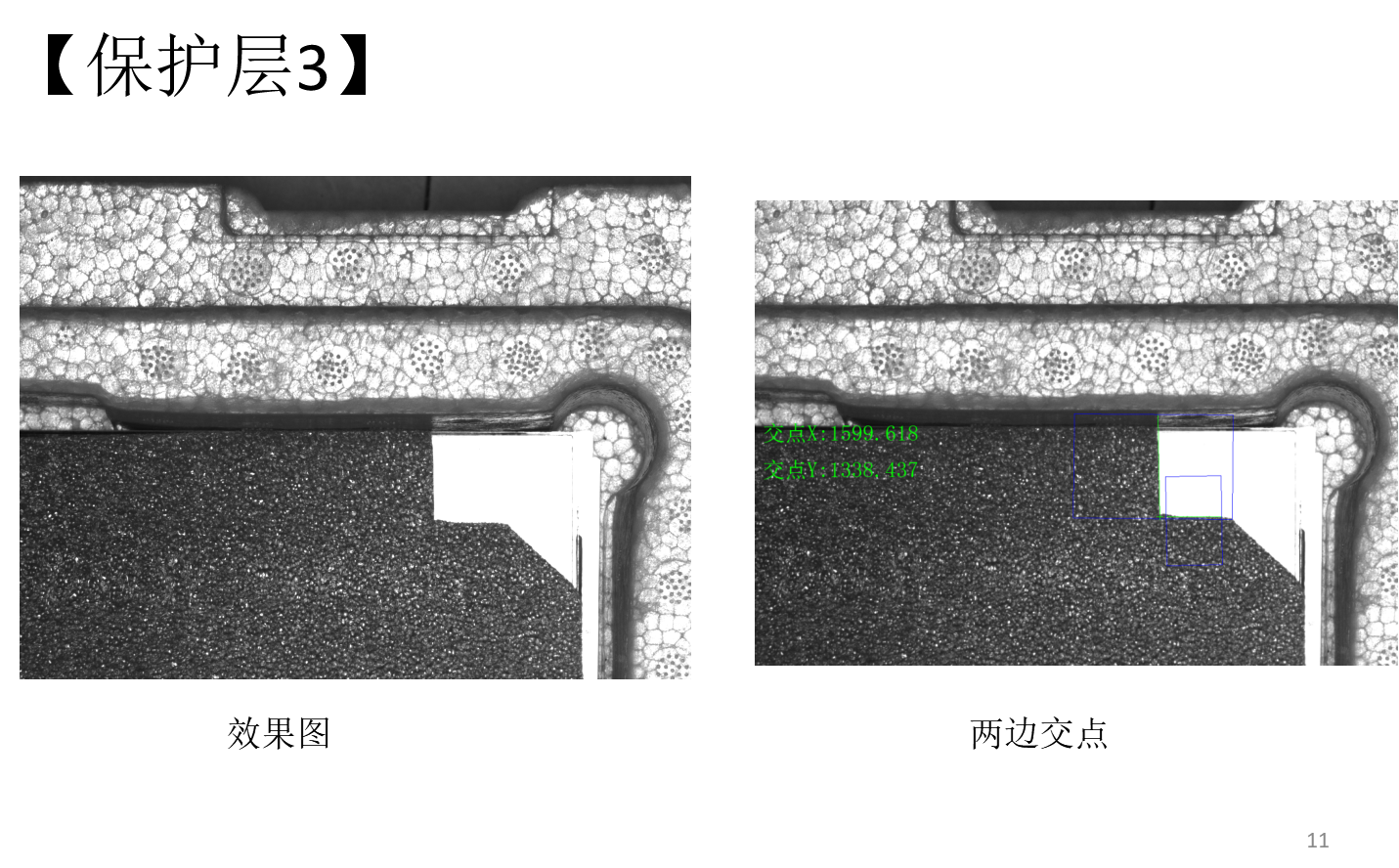

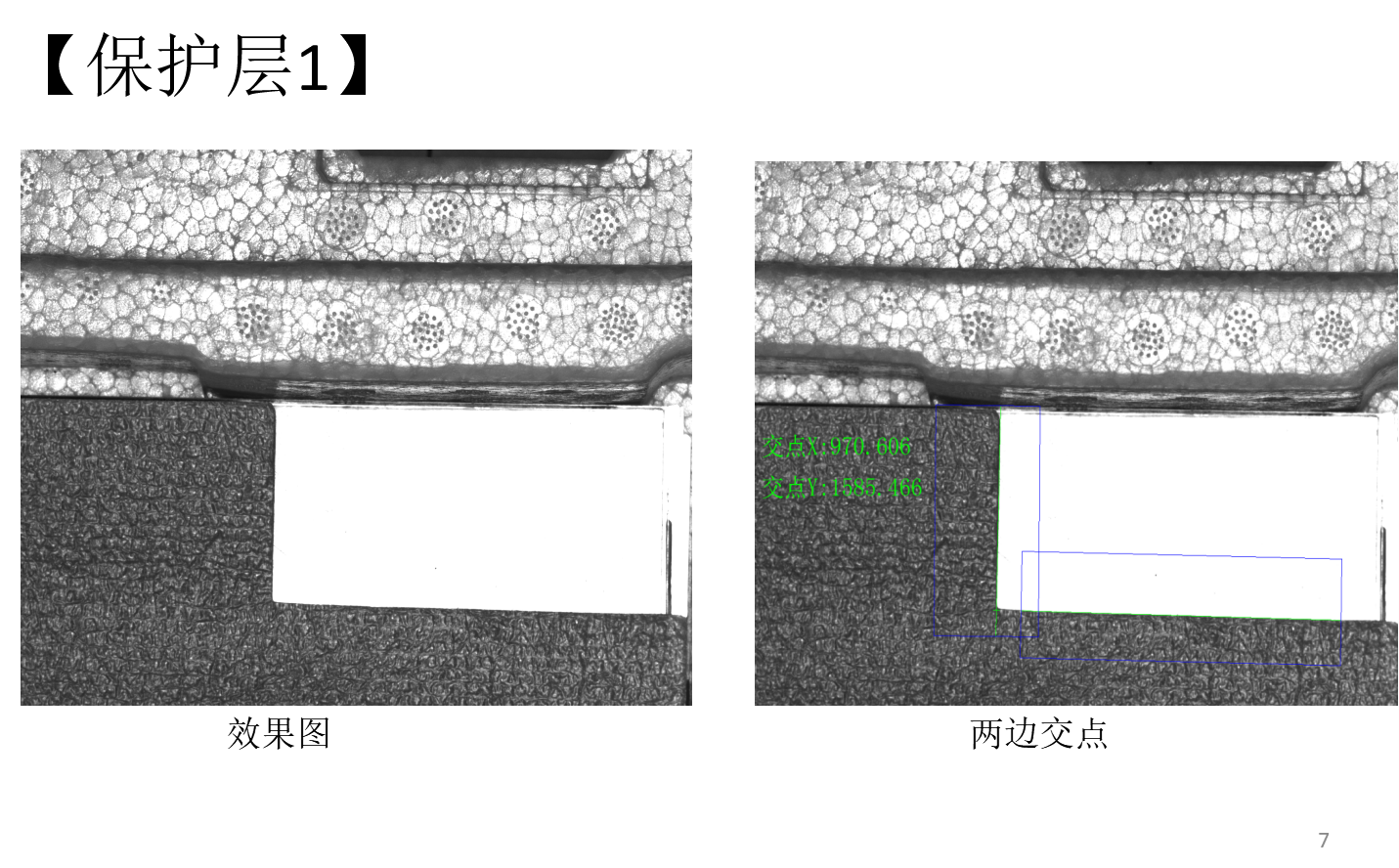

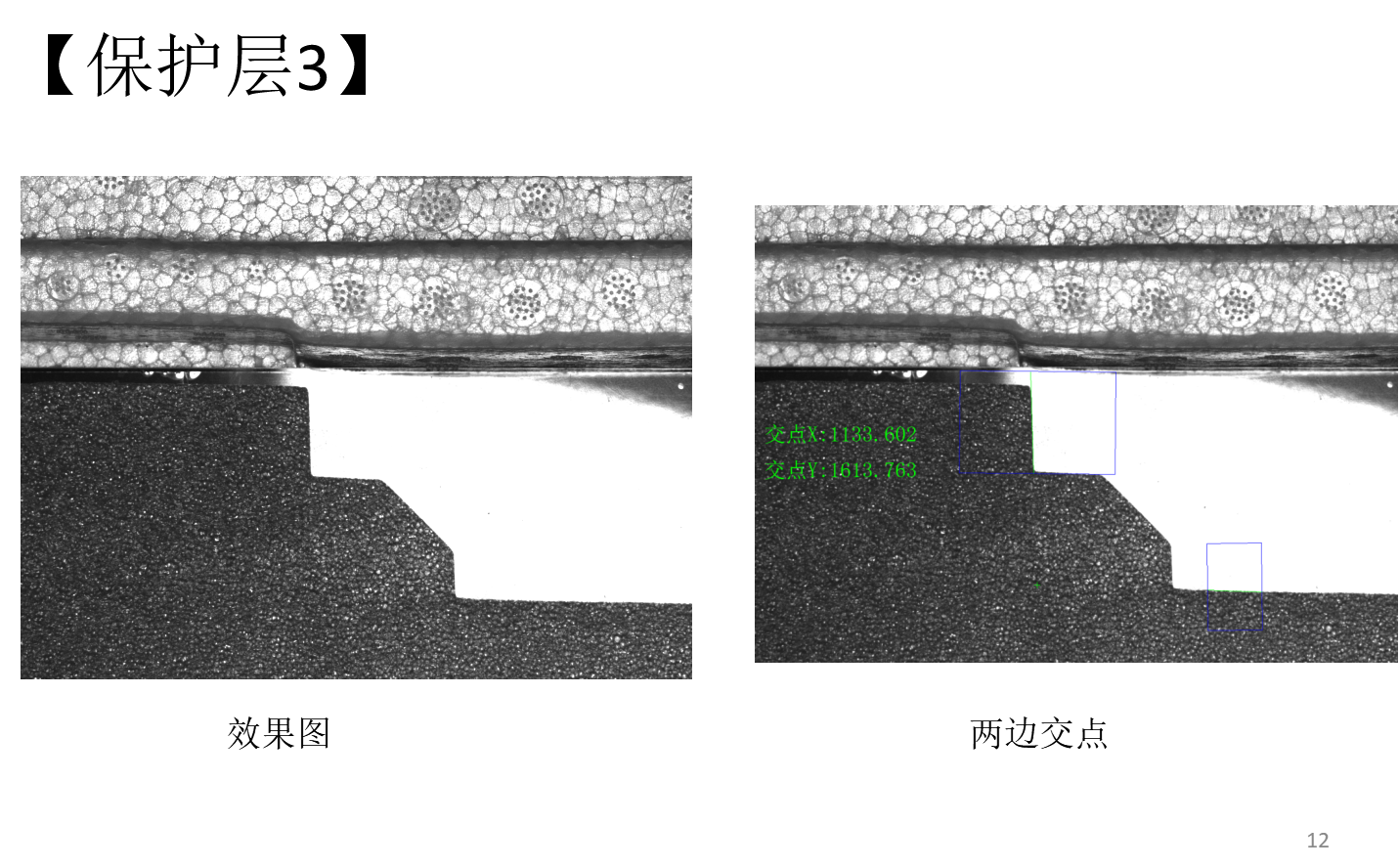

3.玻璃屏幕视觉检测：①产品有两边是带电路的透明玻璃，两边为不透明的面板，所以针对不同的边需要更改光源的亮度②屏幕在框里面有较大的活动范围，会出现第二层的屏幕边缘会露出来影响最上面一层屏幕的边缘抓取③产品摆放方向如果不一致，会造成边缘无法准确识别

【方案评估】

 以目前样品进行光学实验及图像处理结果来看，可以找出外壳的中心点，可以找到保护层的边（不贴着外壳的情况下）；玻璃屏幕的定位影响因素较多。本方案的视野为150mm*112.5mm，视觉精度为150mm/2592pix=0.057mm/pix。

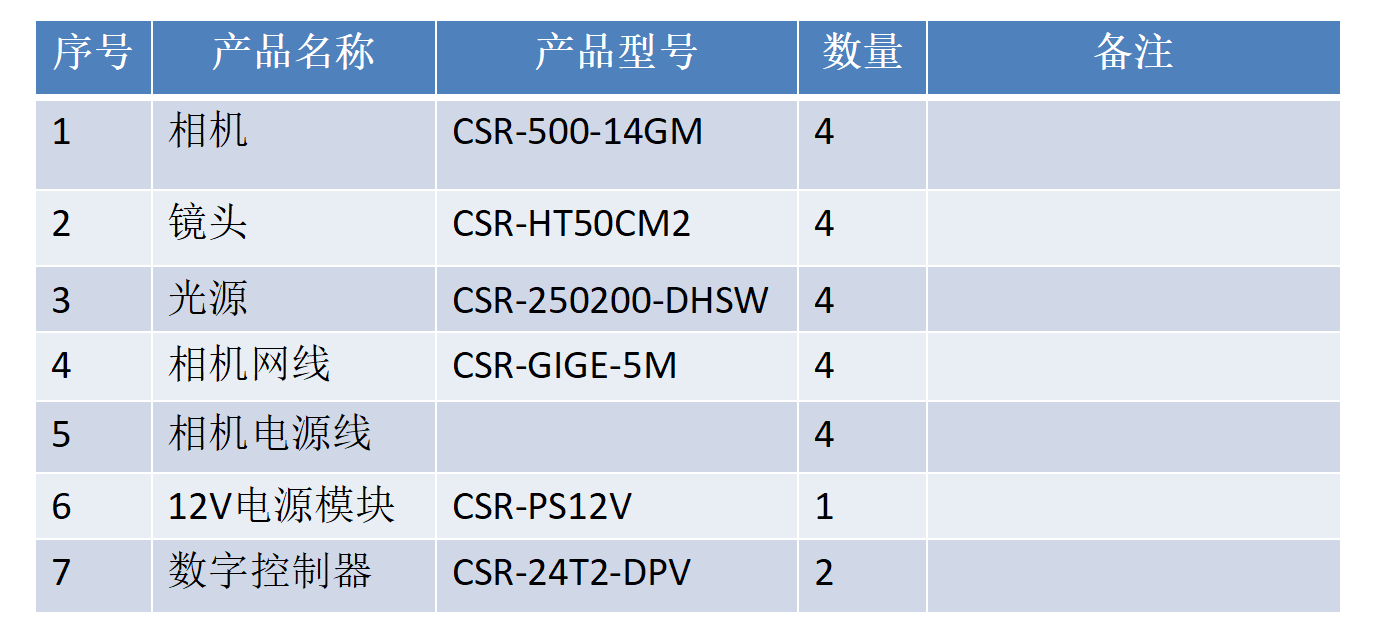

【硬件配置】

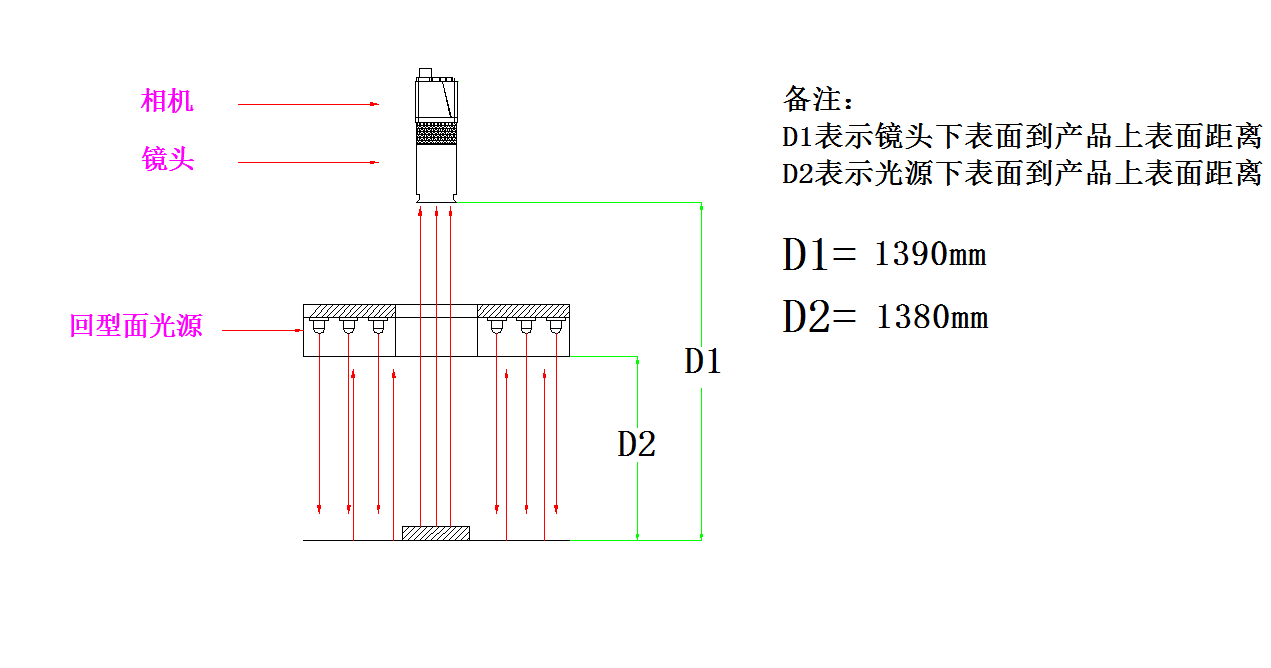

【打光示意图】
