塑胶件孔位视觉检测方案设计及硬件选型--东莞快盈VIII

【检测目的】

·检测孔有无

·检测孔尺寸

·是否通孔

【客户要求】

·精度为±0.05mm

·6s拍64个

·8个相机进行拍摄每个相机拍8个

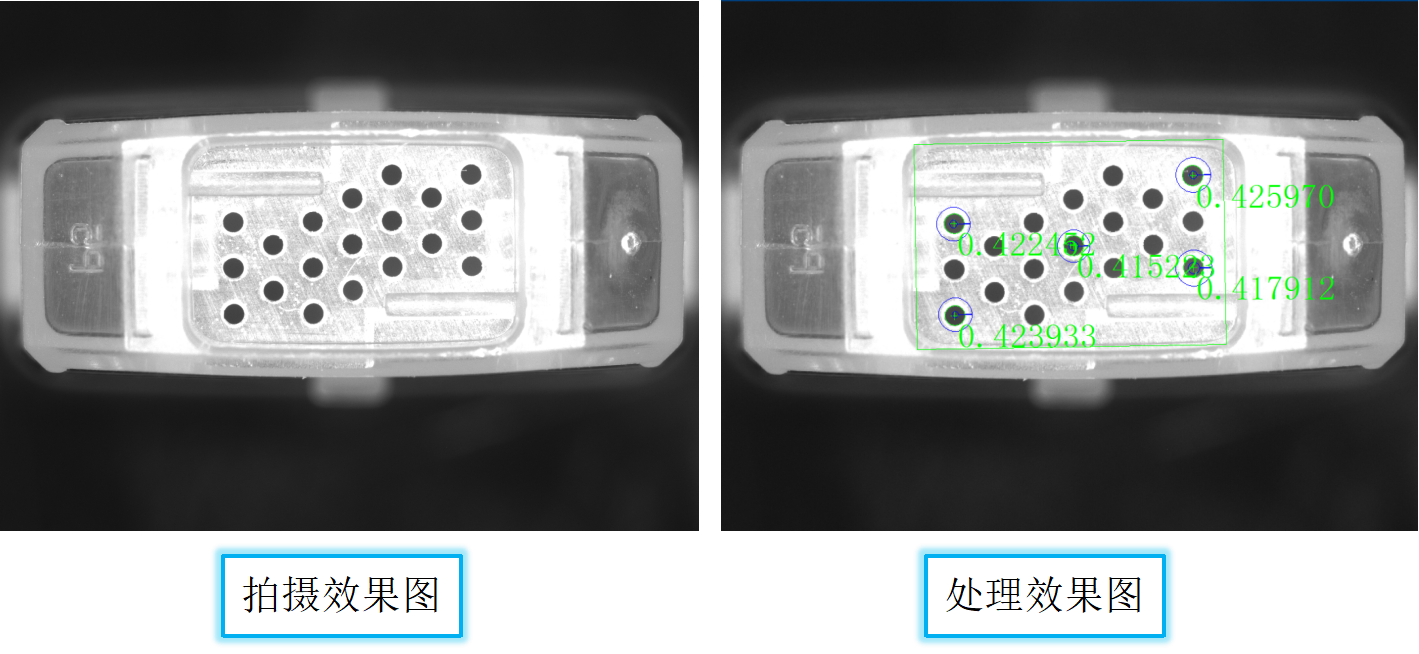

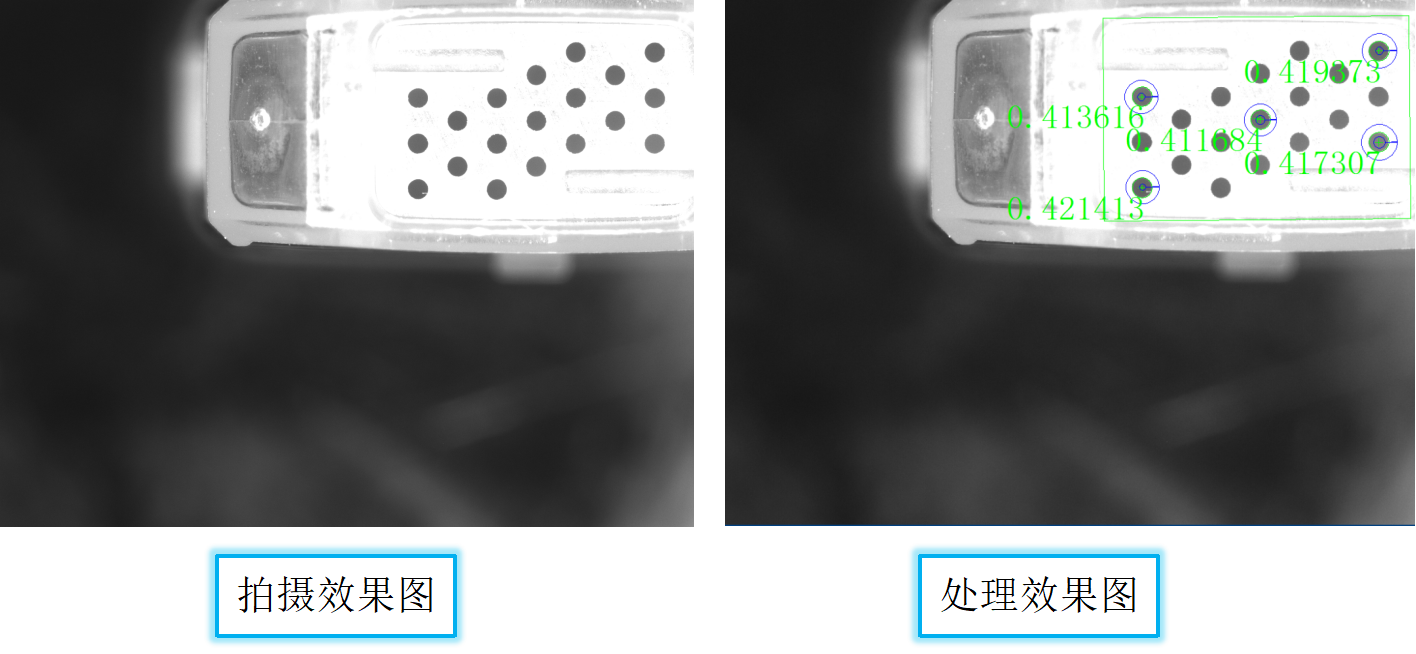

【拍摄与处理效图一】

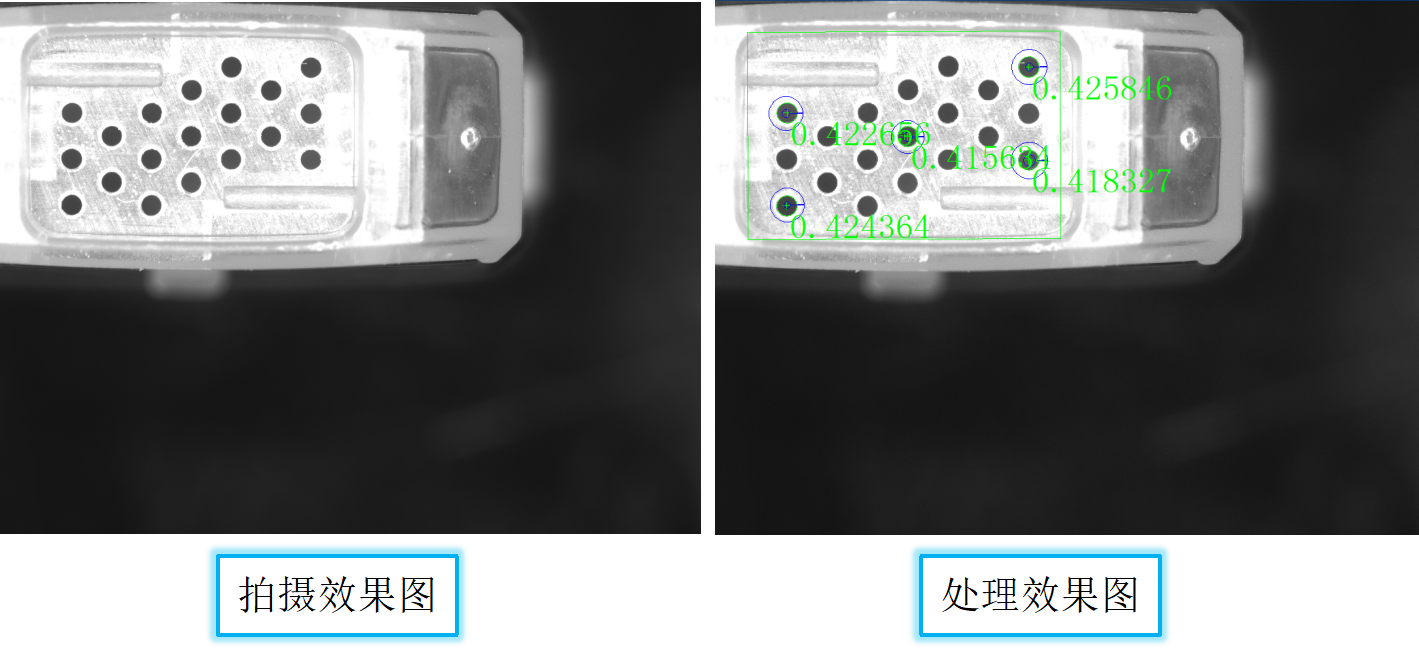

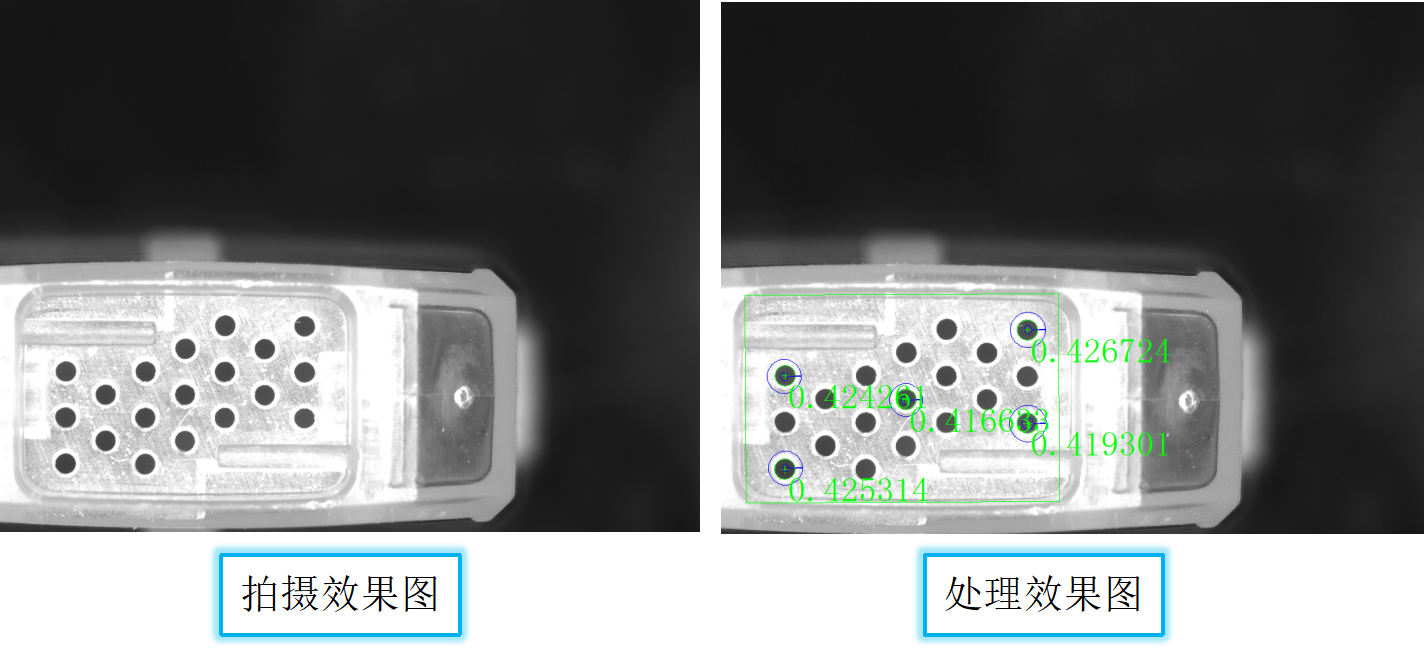

【拍摄与处理效图二】

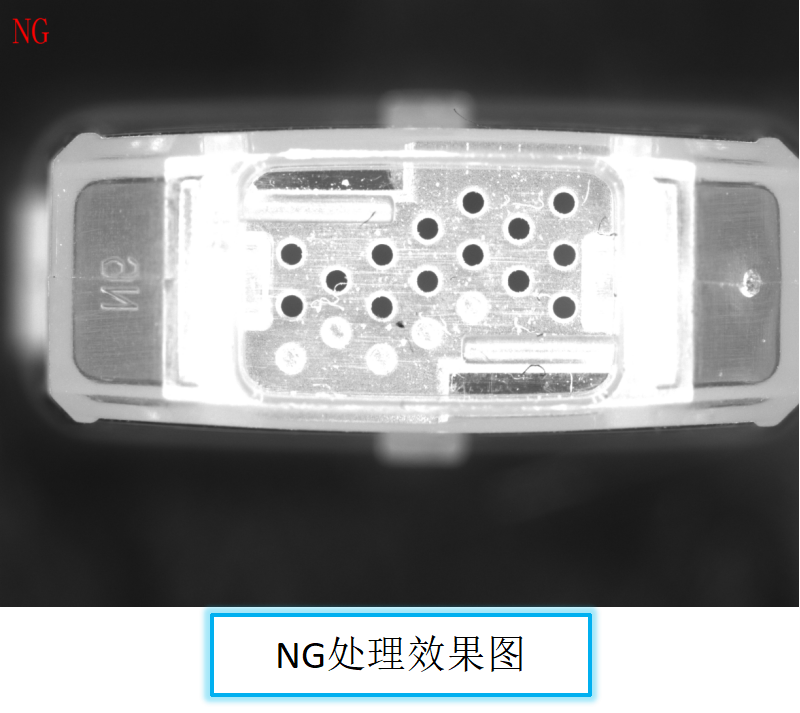

【拍摄与处理效图三】

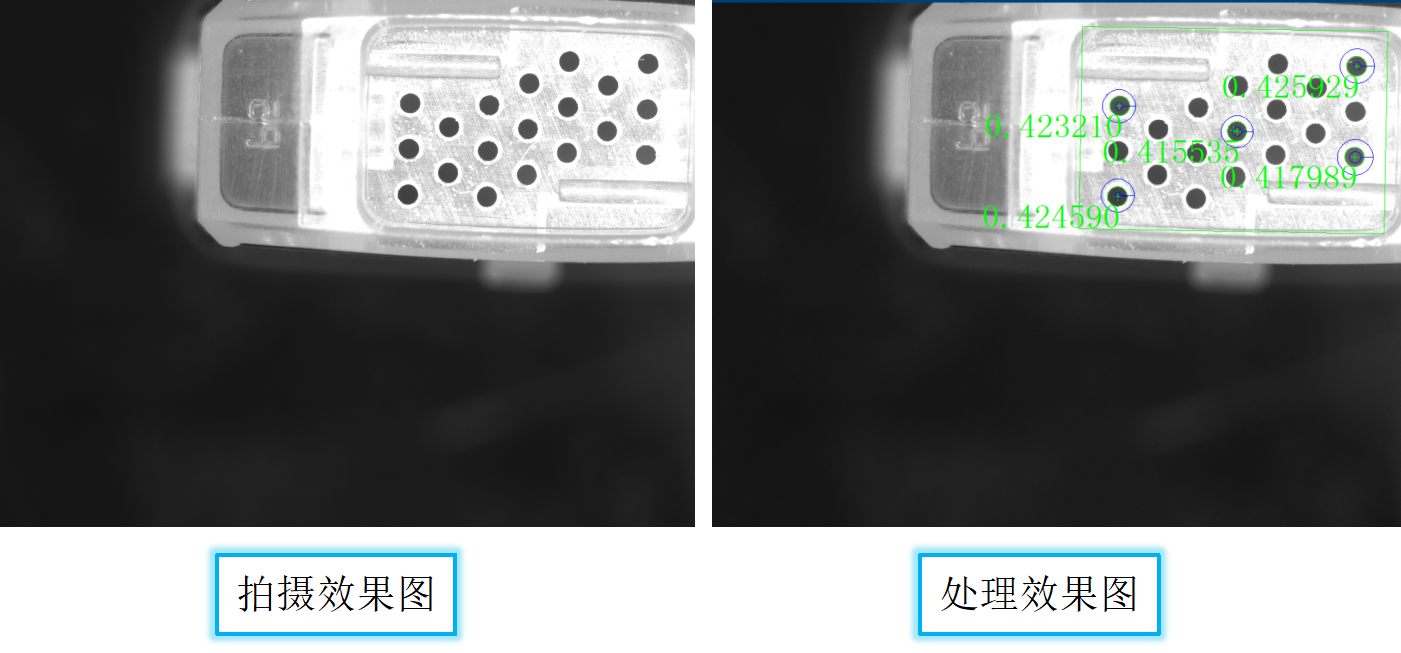

【拍摄与处理效图四】

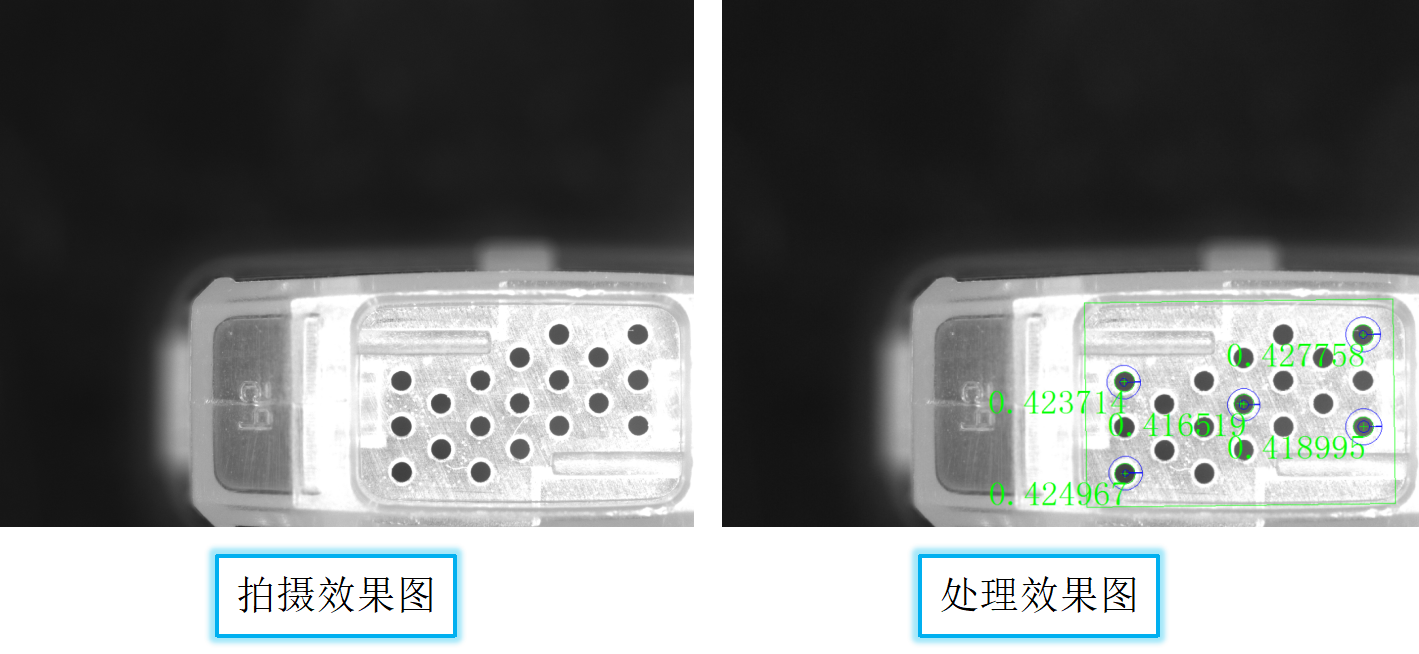

【拍摄与处理效图五】

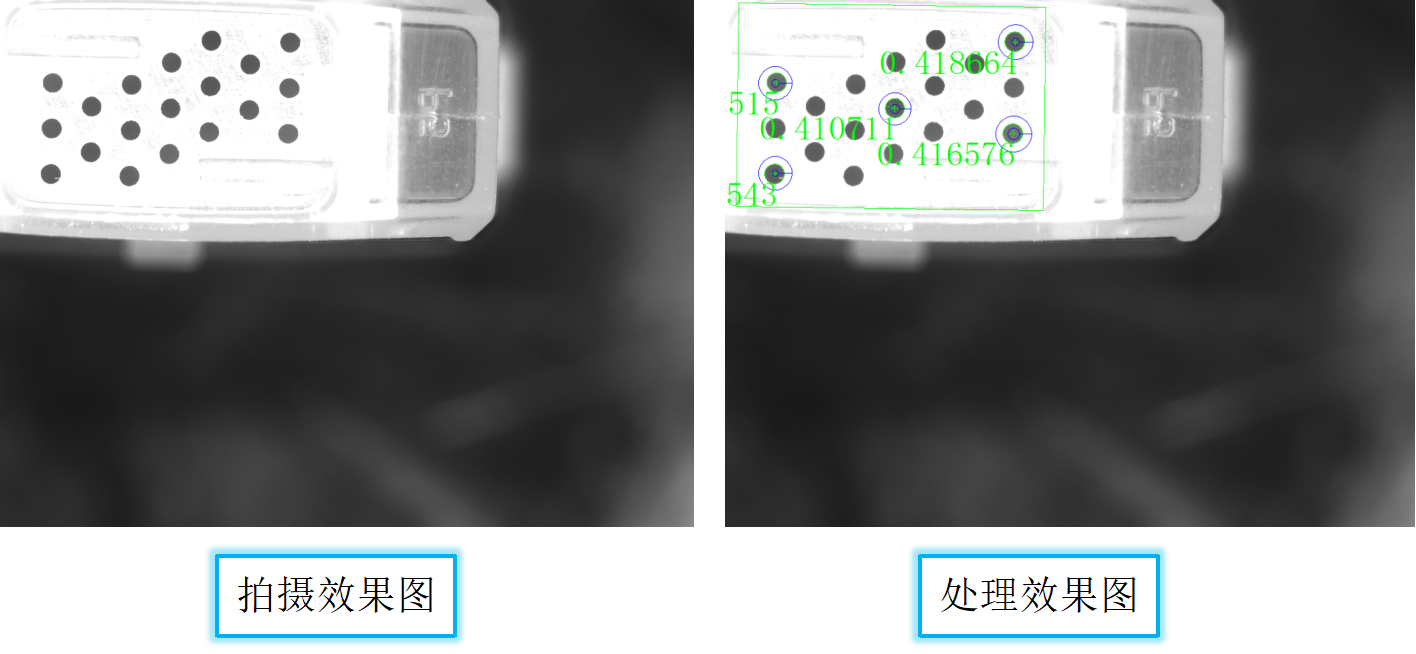

【拍摄与处理效图六】

【拍摄与处理效图七】

【拍摄与处理效图八】

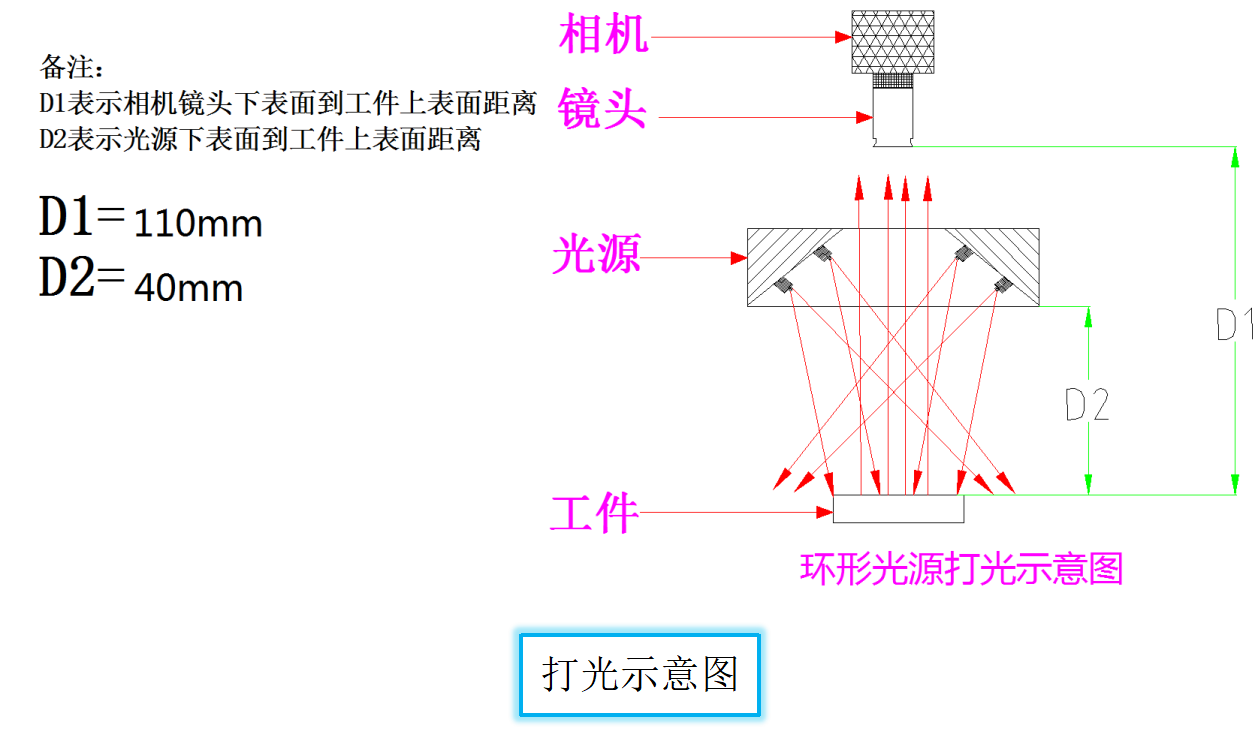

【安装示意图】

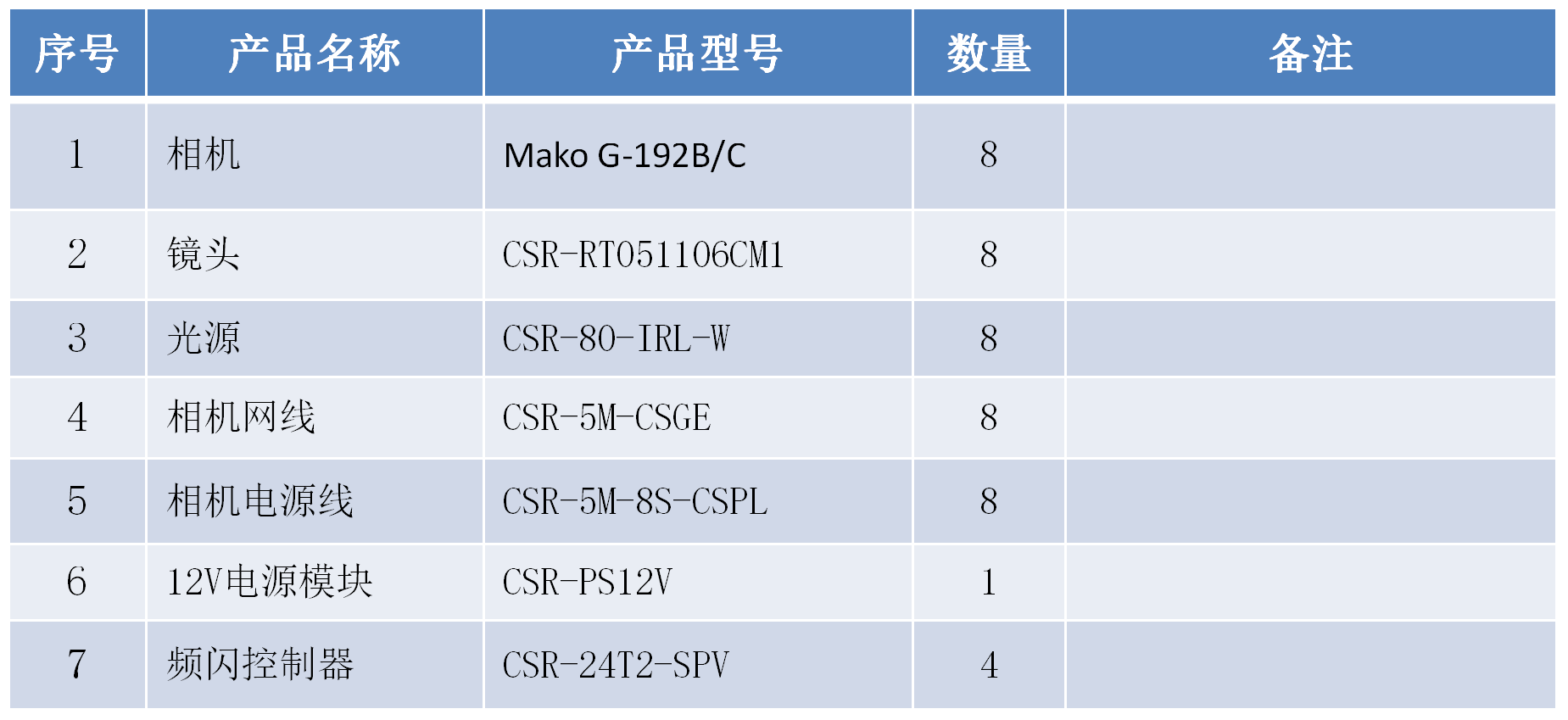

【硬件配置】

【方案评估】

    由于要求6s拍摄64个，8个一组产品的长度是210mm

采取8个相机进行拍摄，一个产品需要500ms左右。由于传送带的速度大概为35mm/s，防止拖影所以曝光时间小于250us，建议用频闪控制器。

快盈VIII   视野：14.5mm*10.5mm

快盈VIII   视觉精度：14.5mm/1628pixel=0.009mm/pixel。
