IC引脚位置度、金手指缺陷检测视觉系统定制方案

【检测目的】

快盈VIII检测IC引脚位置度、金手指缺陷检测

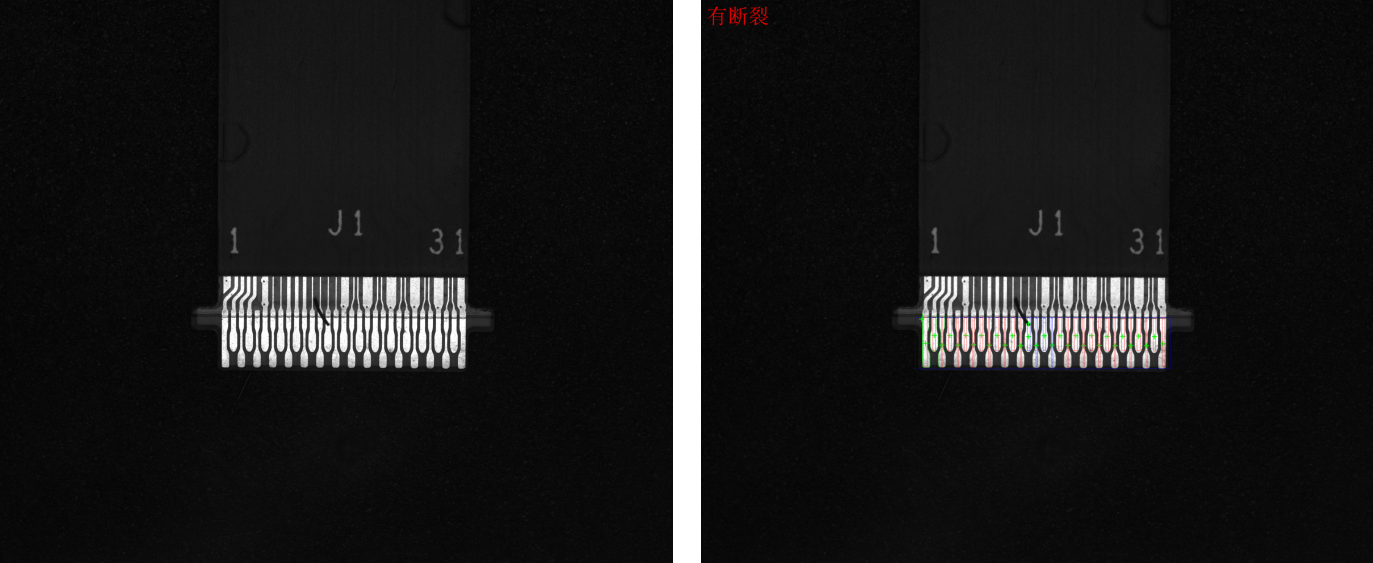

【拍摄处理图一】 金手指

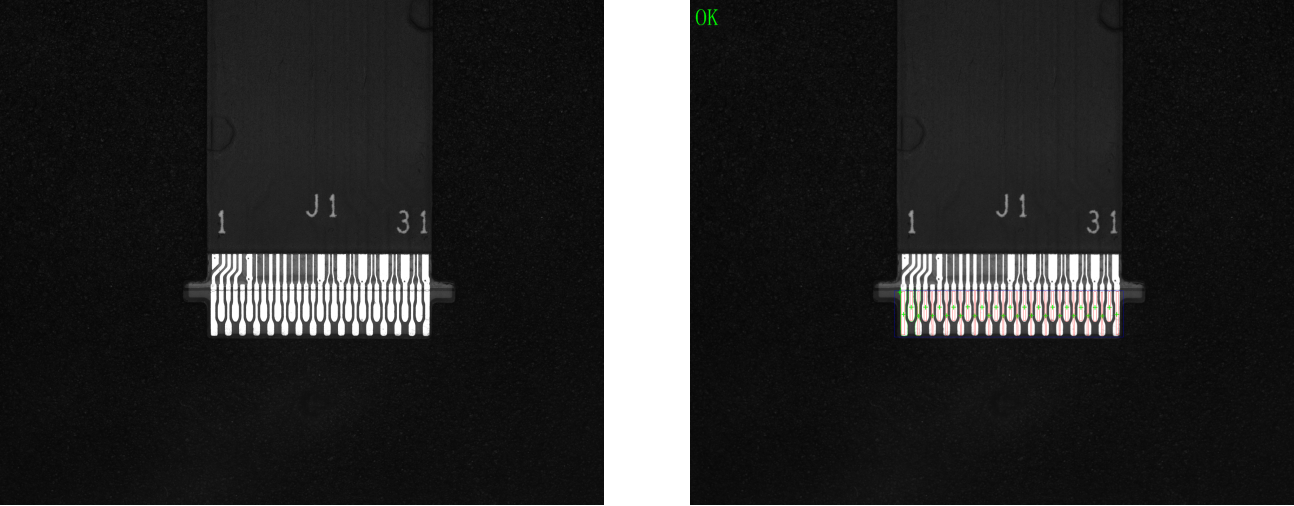

【拍摄处理图二】 金手指

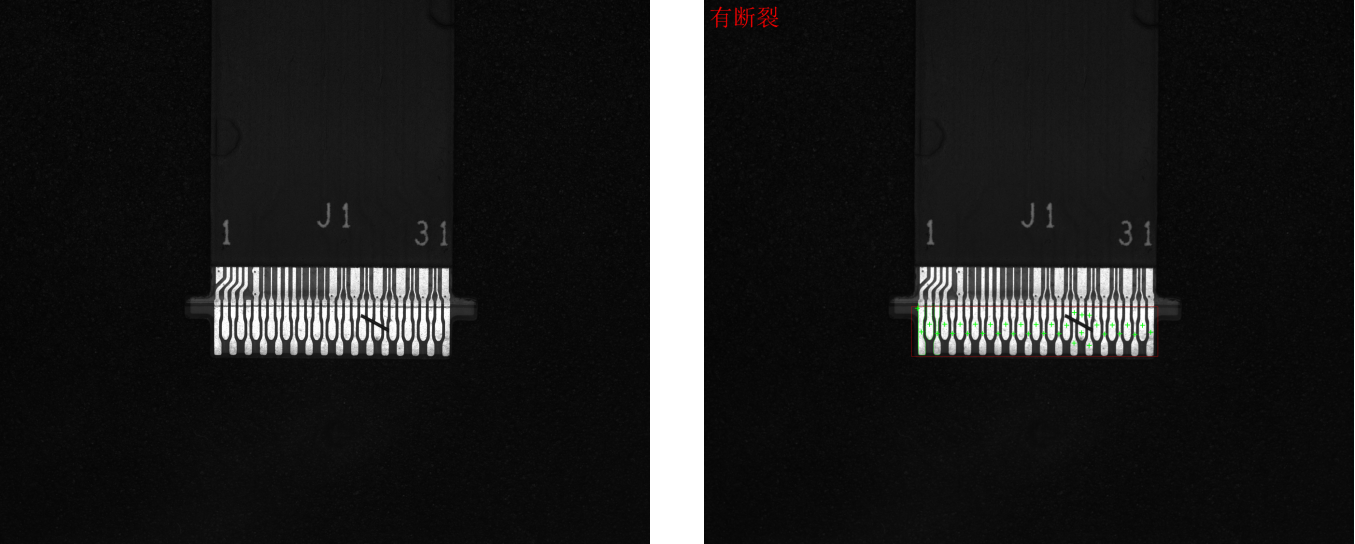

快盈VIII【拍摄处理图三】 金手指

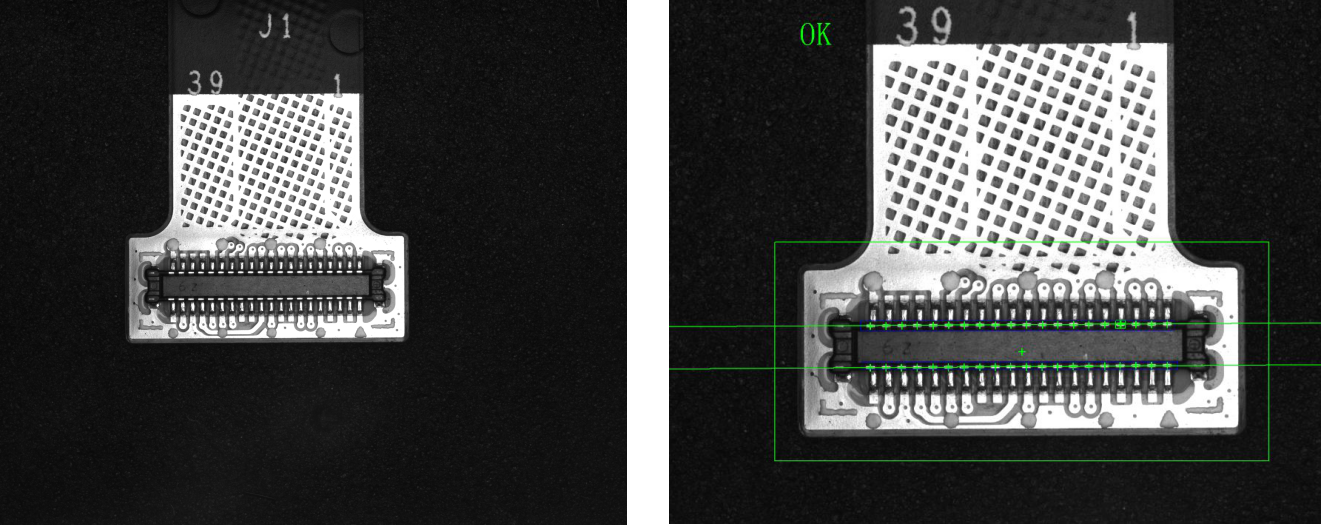

【拍摄处理图四】 引脚

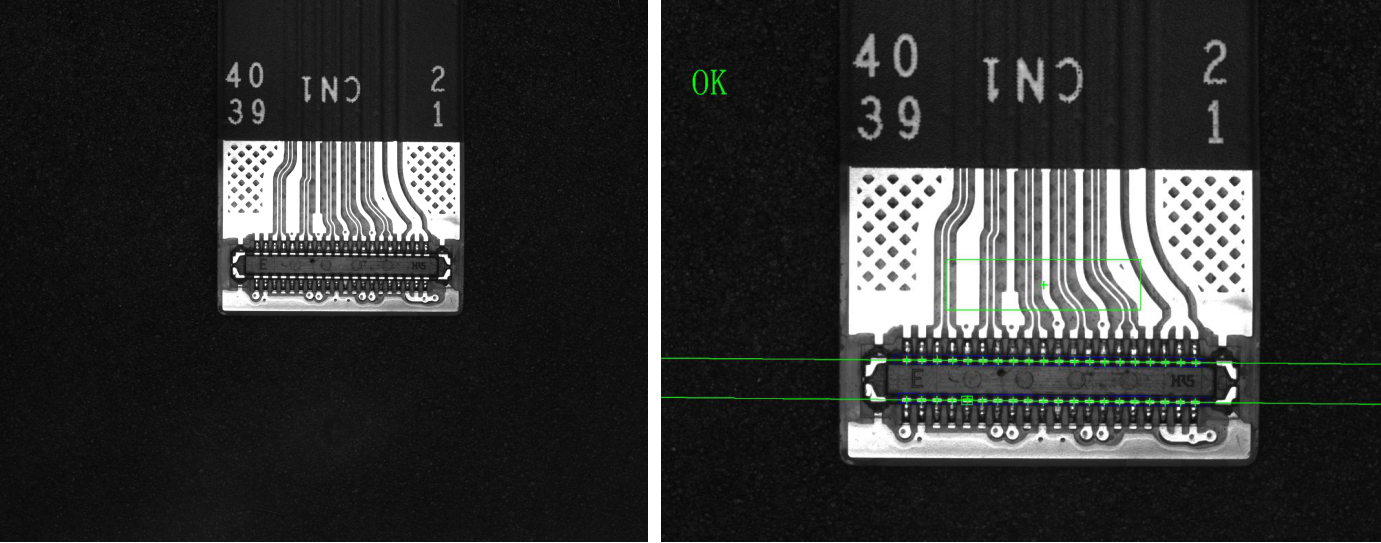

快盈VIII【拍摄处理图五】 引脚

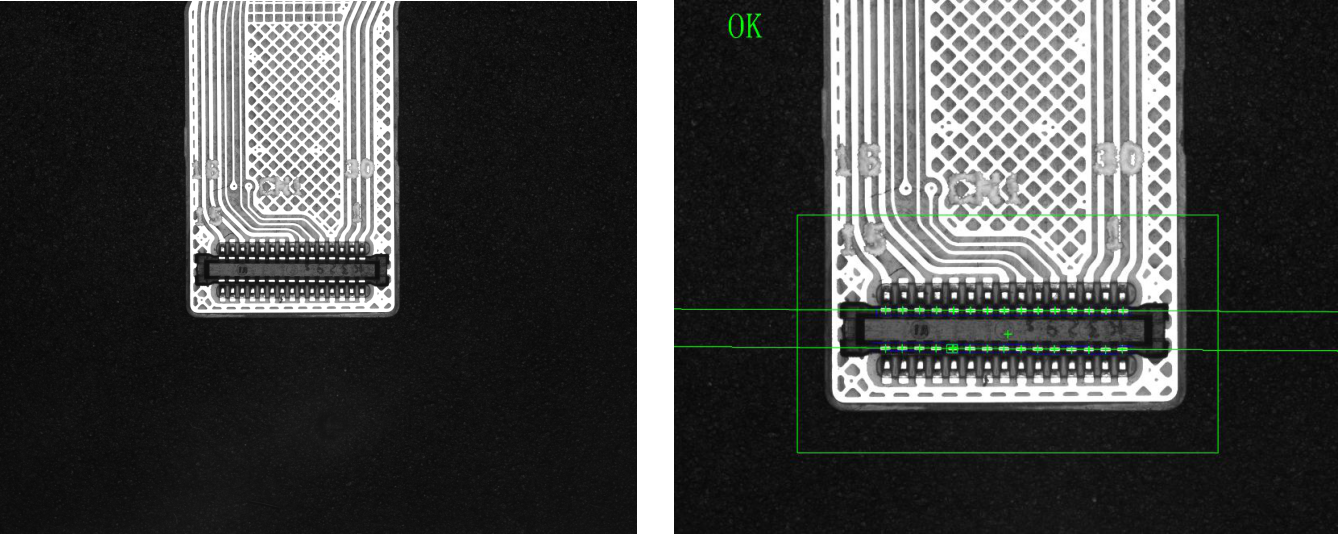

【拍摄处理图六】 引脚

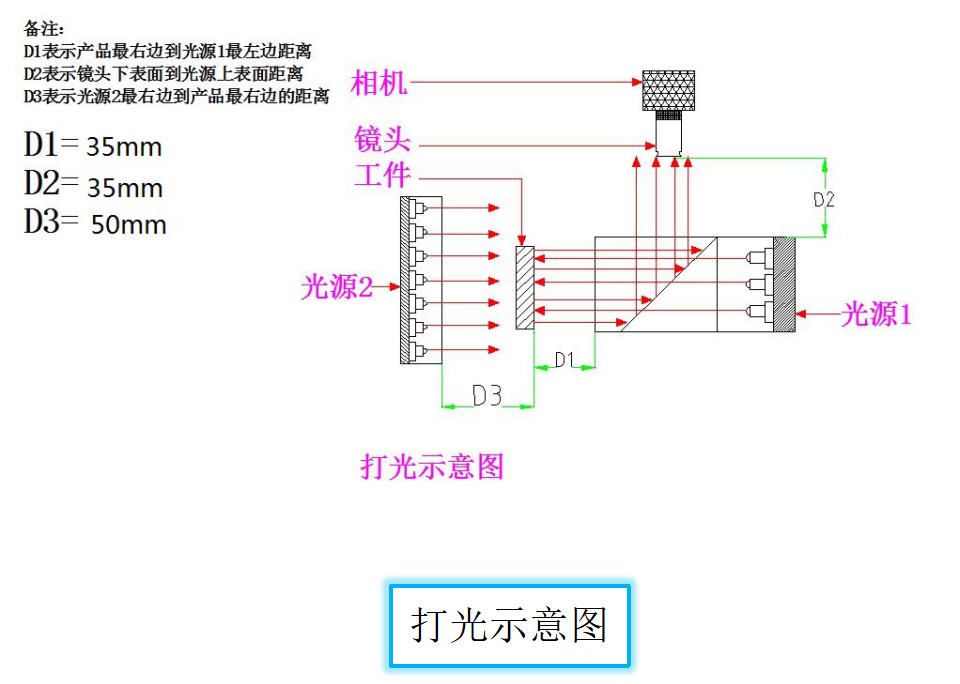

【安装示意图】

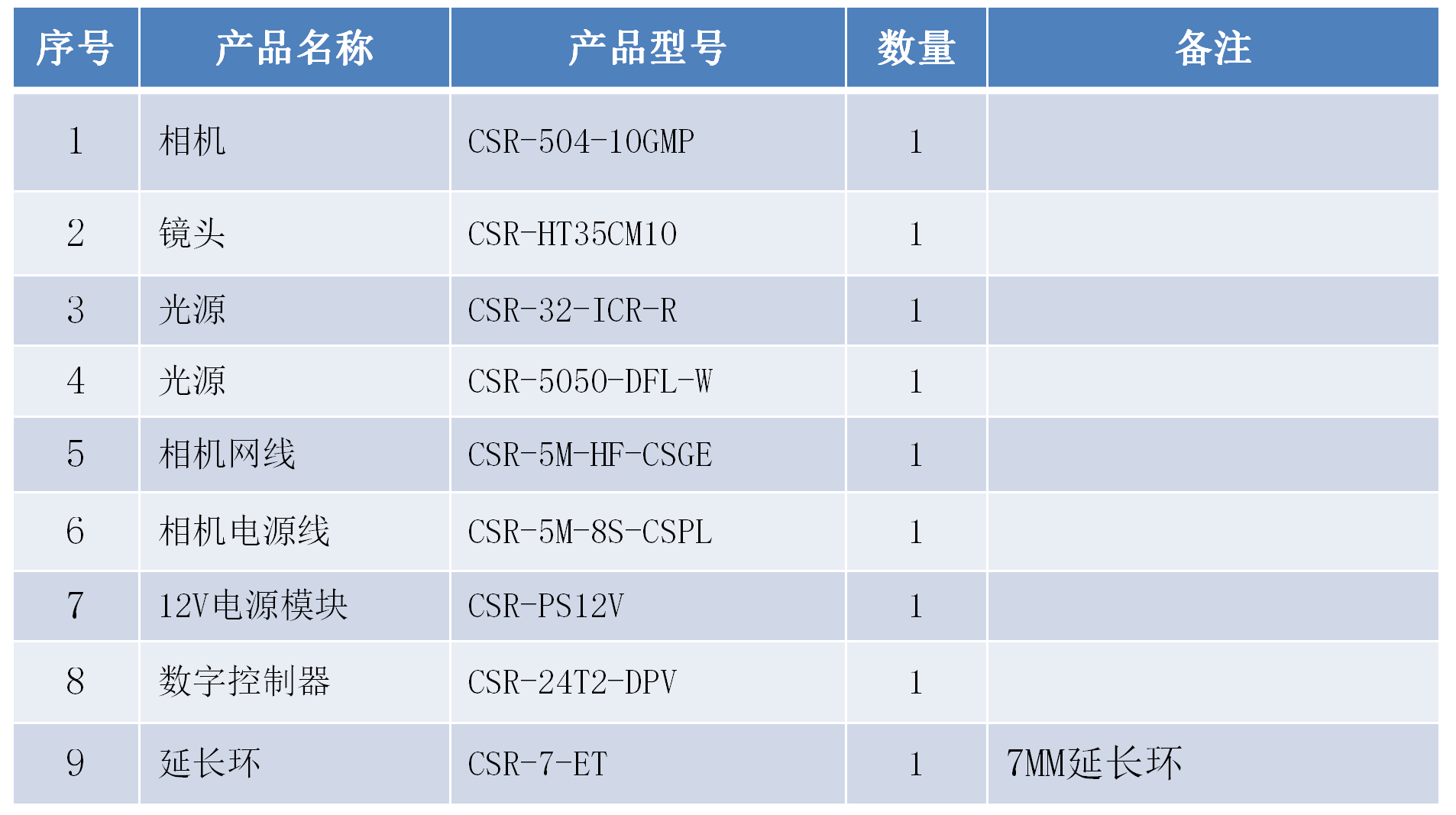

【硬件配置】

【方案评估】

快盈VIII       根据目前的模拟实验来看，可以检测出金手指断裂以及IC引脚位置度，具体还要以实际样品缺陷为准，拍摄时产品必须要保持水平。

快盈VIII   视野：25mm*18.75mm

快盈VIII   视觉精度：25mm/2448pix=0.01mm/pix。
