FPC电路软板点胶质量——缺胶、胶宽测量视觉检测方案

快盈VIII根据目前样品实验效果及处理结果来看，是可以对胶的轮廓提取及处理的，但两边的线路会有少许干扰，特别是在胶量少的情况下影响更大。如果有其他颜色电路软板背景，或者胶量更加少（胶薄）需要相应的产品进行测试才能确认效果是否能够检测，同时需要保证软板平整。

视野：10.5mm*7.8mm

快盈VIII视觉精度：10.5mm/2448pix=0.004mm/pix。

1.【检测目的】

检测产品点胶区质量

【客户要求】

1.少胶

2.多胶

3.胶宽

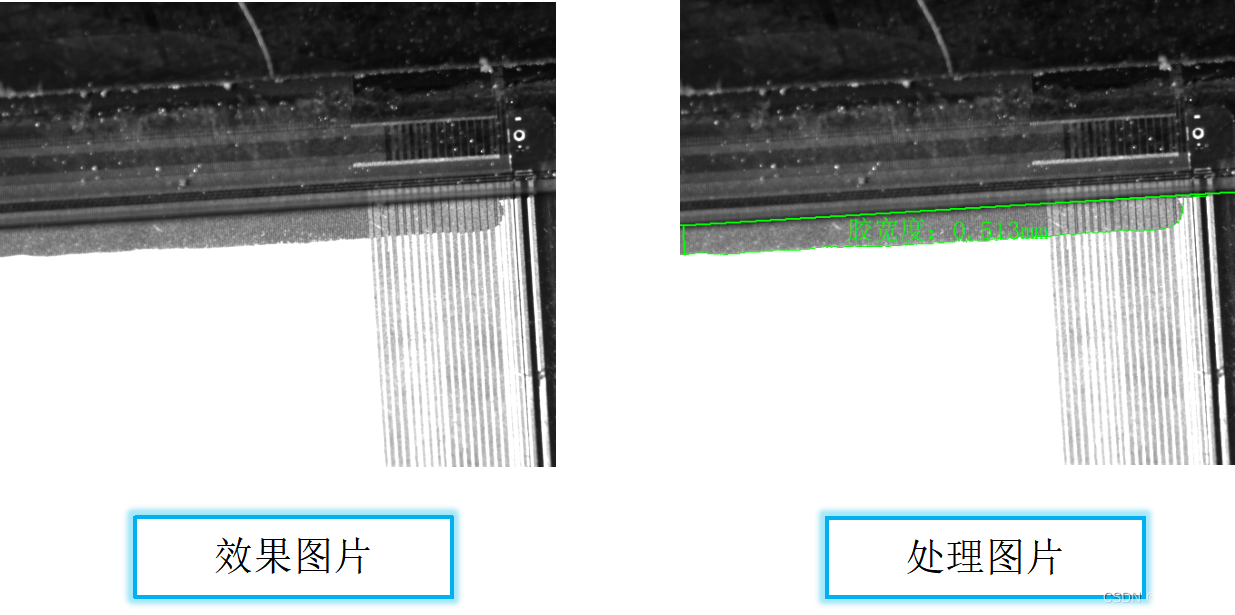

【效果及处理图片】

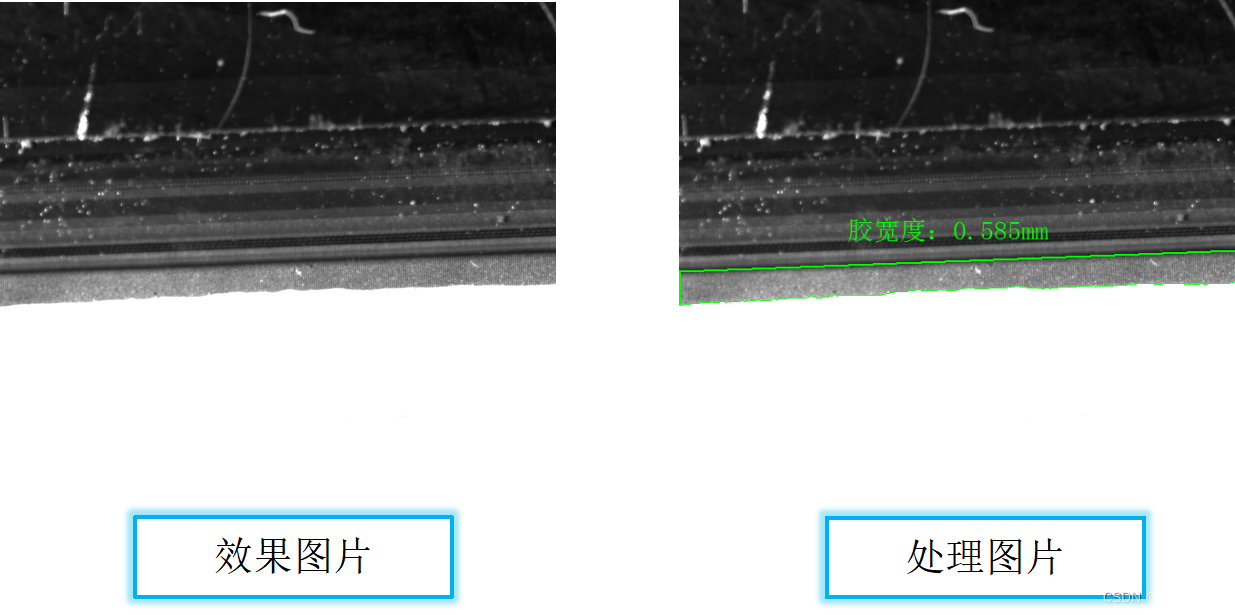

【效果及处理图片】

【效果及处理图片】

【效果及处理图片】

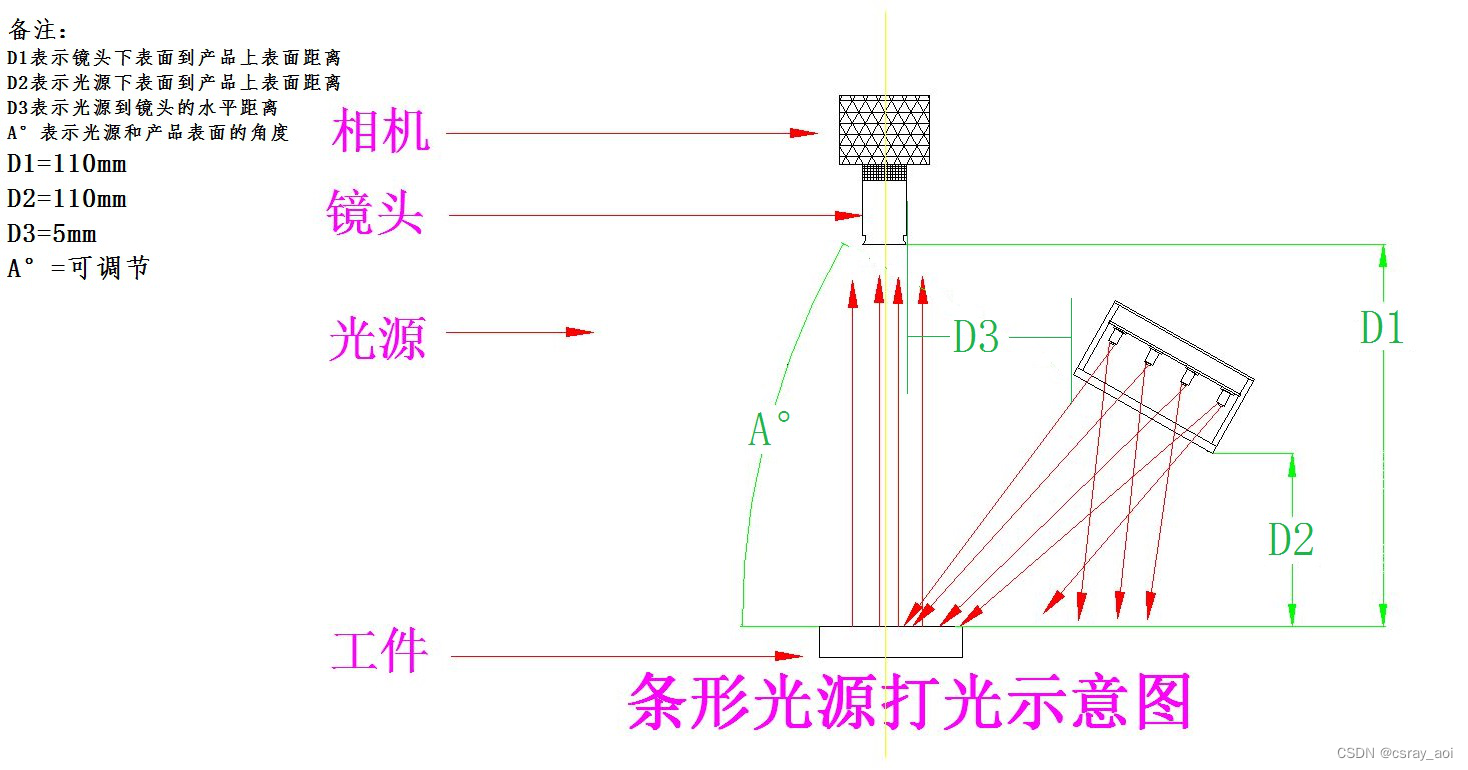

【安装示意图】

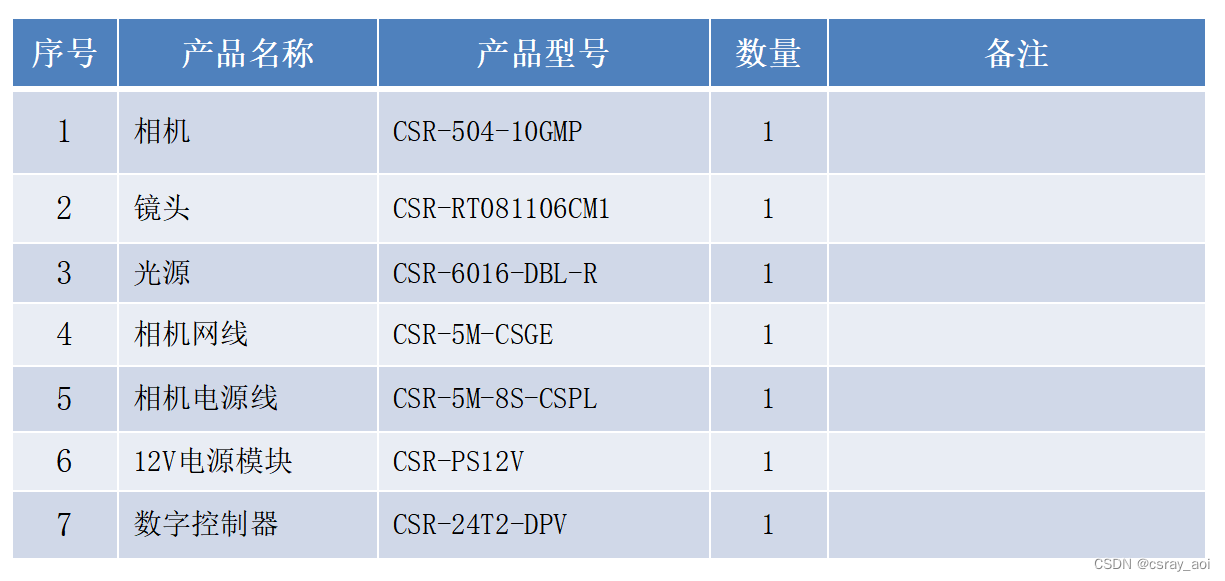

【硬件配置】
