手机屏幕点胶区域机器视觉定位系统软硬件方案--快盈VIII

发布时间:2023-07-12浏览量:2292

【检测目的】

点胶之前定位产品,找寻效果较明显的边缘位置

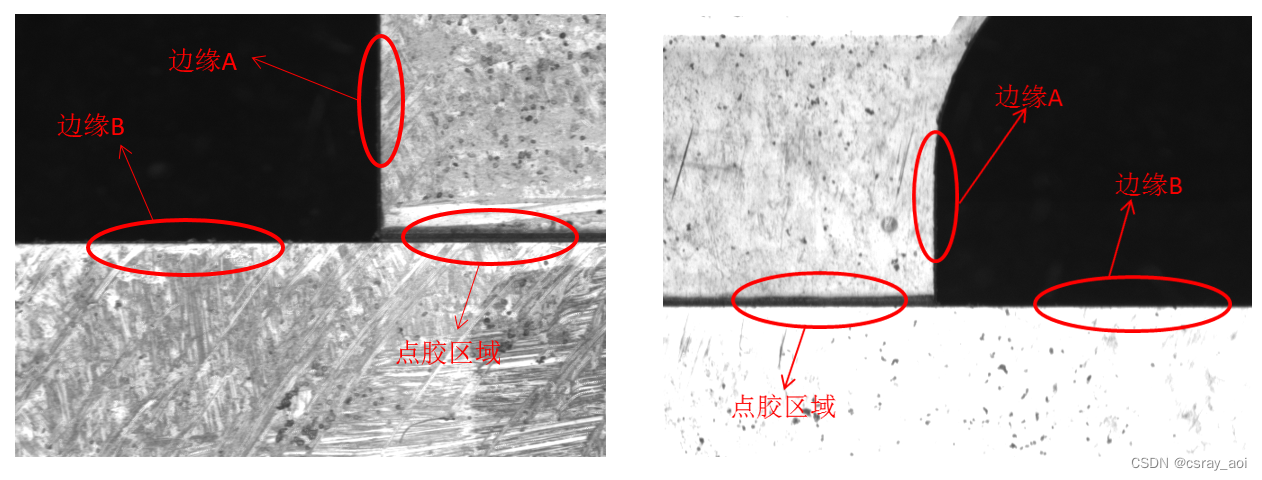

【样品一】




快盈VIII两张图片为一个产品点胶部位的左边和右边。通过边缘A和边缘B这两条线可以找出交点位置做为定位点(产品不平会造成图像模糊的情况)

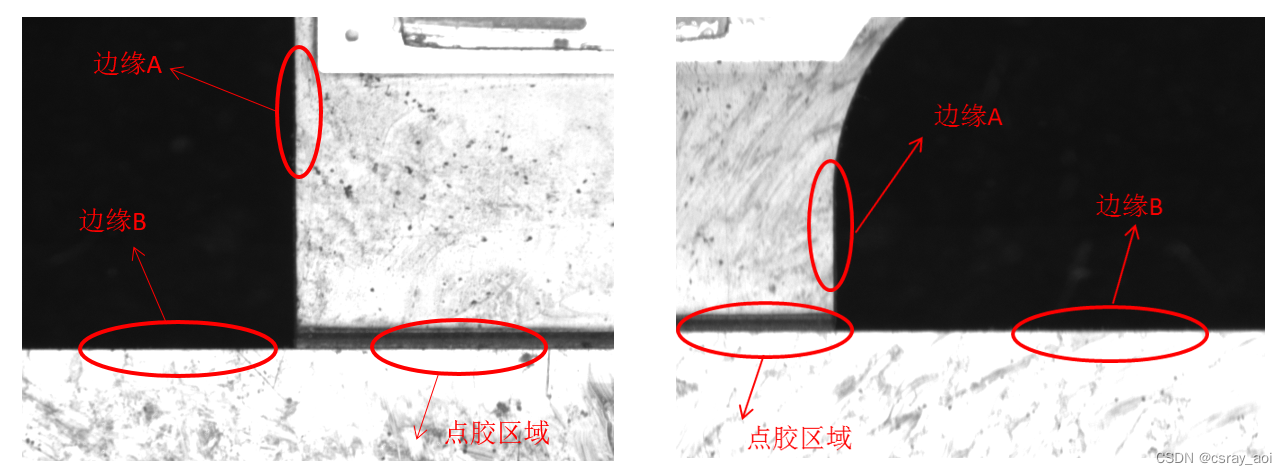

【样品二】



两张图片为一个产品点胶部位的左边和右边。通过边缘A和边缘B这两条线可以找出交点位置做为定位点(产品不平会造成图像模糊的情况)

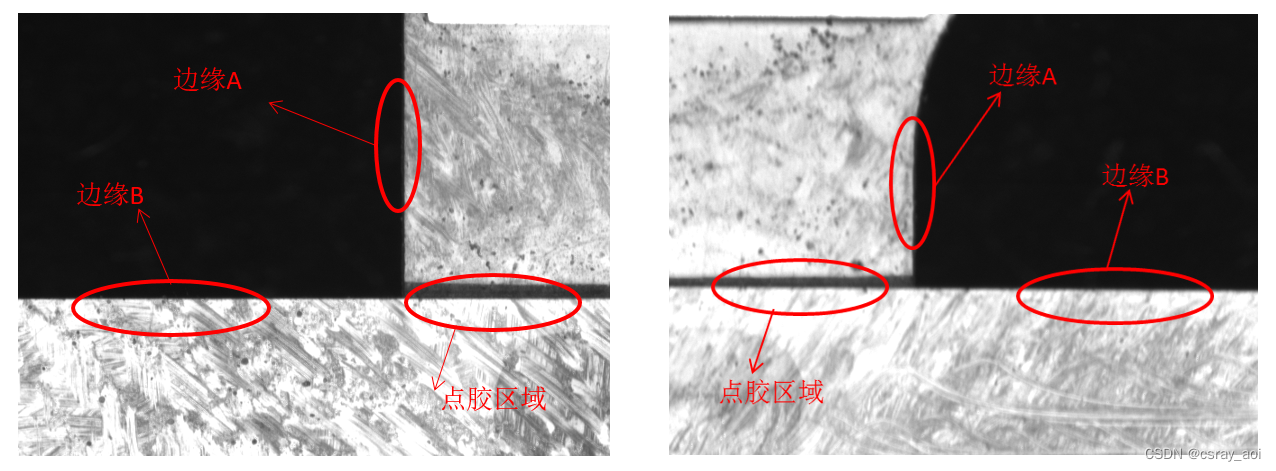

【样品三】


快盈VIII两张图片为一个产品点胶部位的左边和右边。通过边缘A和边缘B这两条线可以找出交点位置做为定位点(产品不平会造成图像模糊的情况)


【方案评估】

手机屏幕点胶区域机器视觉定位系统快盈VIII根据目前的图像和处理结果来看,可以找出产品点胶位置较明显的边缘,但产品不平的时候图像会模糊,背景为黑色

快盈VIII  视野:6mm*4.5mm

  视觉精度:6mm/656pix=0.009mm/pix。

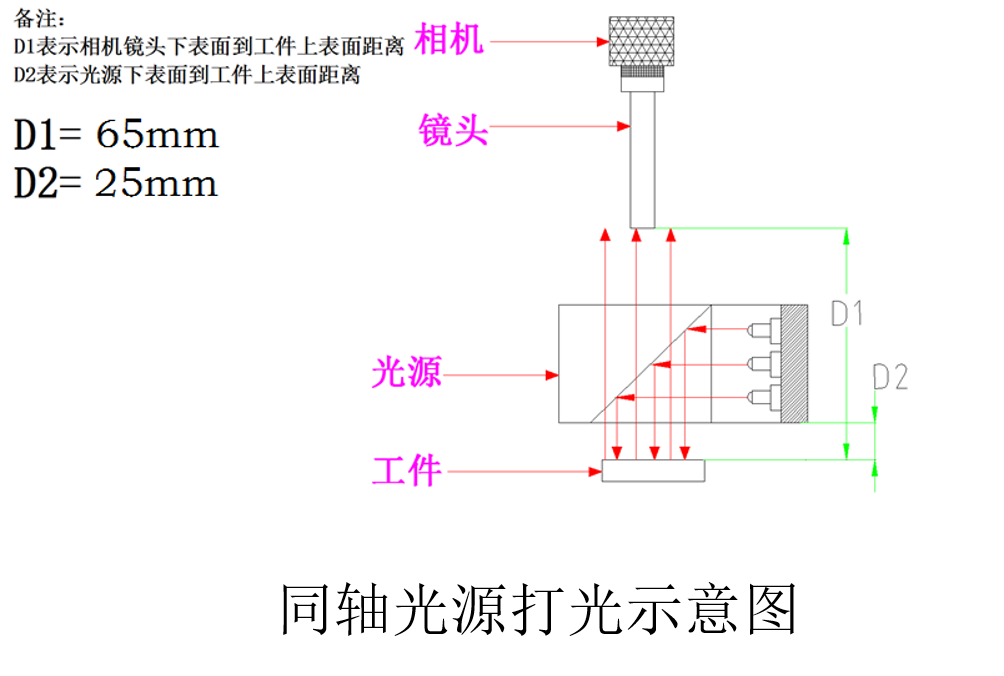

【安装示意图】

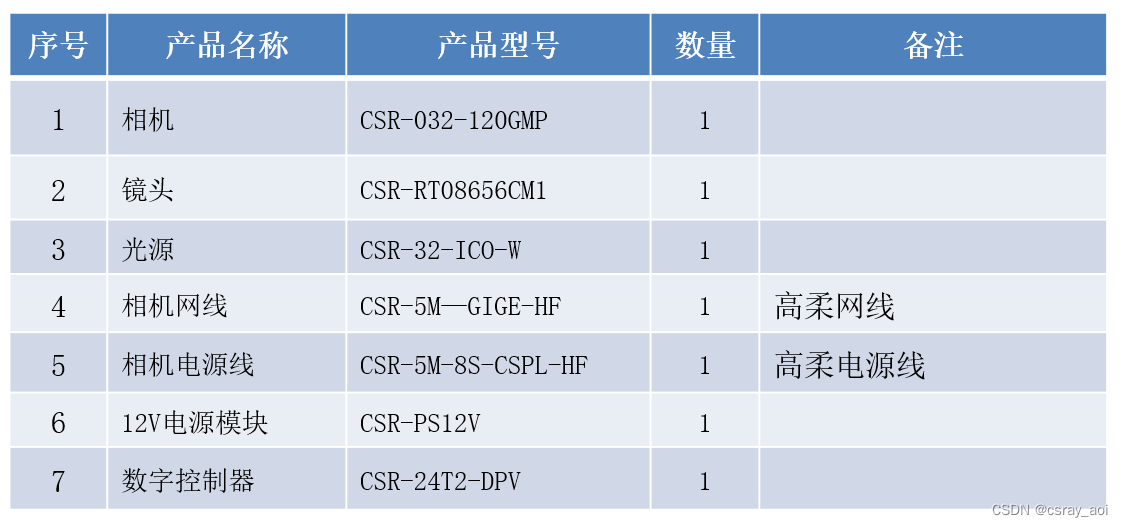

【硬件配置】
