点胶同心度机器视觉检测软硬件方案--东莞快盈VIII

【检测目的】
测量产品的同心度
大小圆孔毛边

【客户要求】

同心度测量要求0.8mm
大圆孔毛边的测量要求0.2mm
快盈VIII小圆孔毛边的测量要求0.1mm

【效果图片】

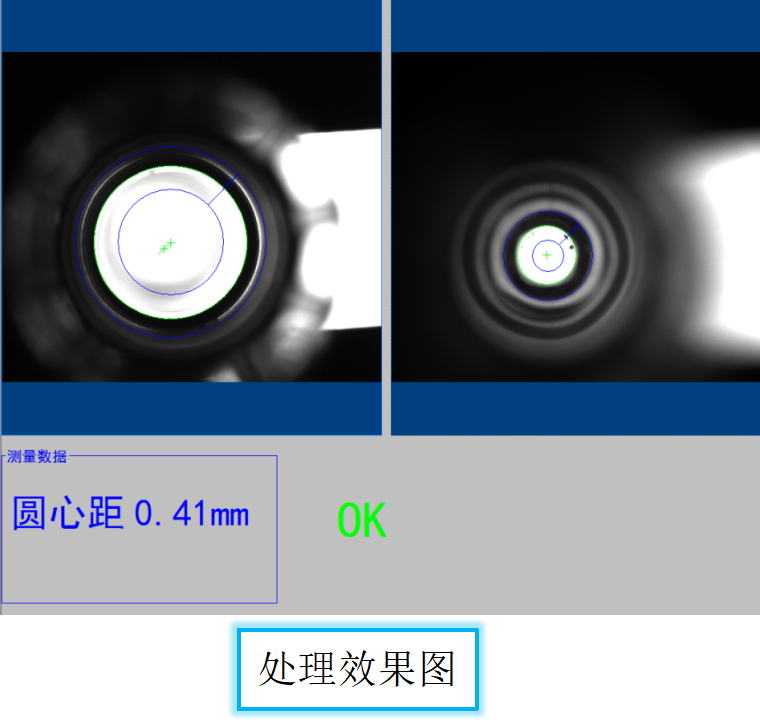

【处理图片】

【方案评估】

快盈VIII         根据目前的图像和处理结果来看，可以其同心度进行测量。由于产品的大小圆孔距离大约为25mm，以目前镜头这么大的景深难度比较大同时成本也会很高。所以本方案采取运动Z轴，对大小圆孔分别拍摄。本方案需要Z轴的垂直度、产品与镜头垂直度有一定保证。

有下面几个问题需要了解：

快盈VIII   1. 检测效率

   2. 上料方式

   3. 大小圆孔的直径，方便认证时确认是否找的是真实圆

    对于大小圆的毛边检测，理论上是可以检测的。但由于没有相应的缺陷样品无法准确的评估，需要提供相应的样品更加方便认证。

   视野：9.7mm*7.3mm

   视觉精度：9.7mm/1292pixel=0.0075mm/pixel。

【安装示意图】

【硬件配置】
