手机外壳缺陷视觉检测系统软硬件方案

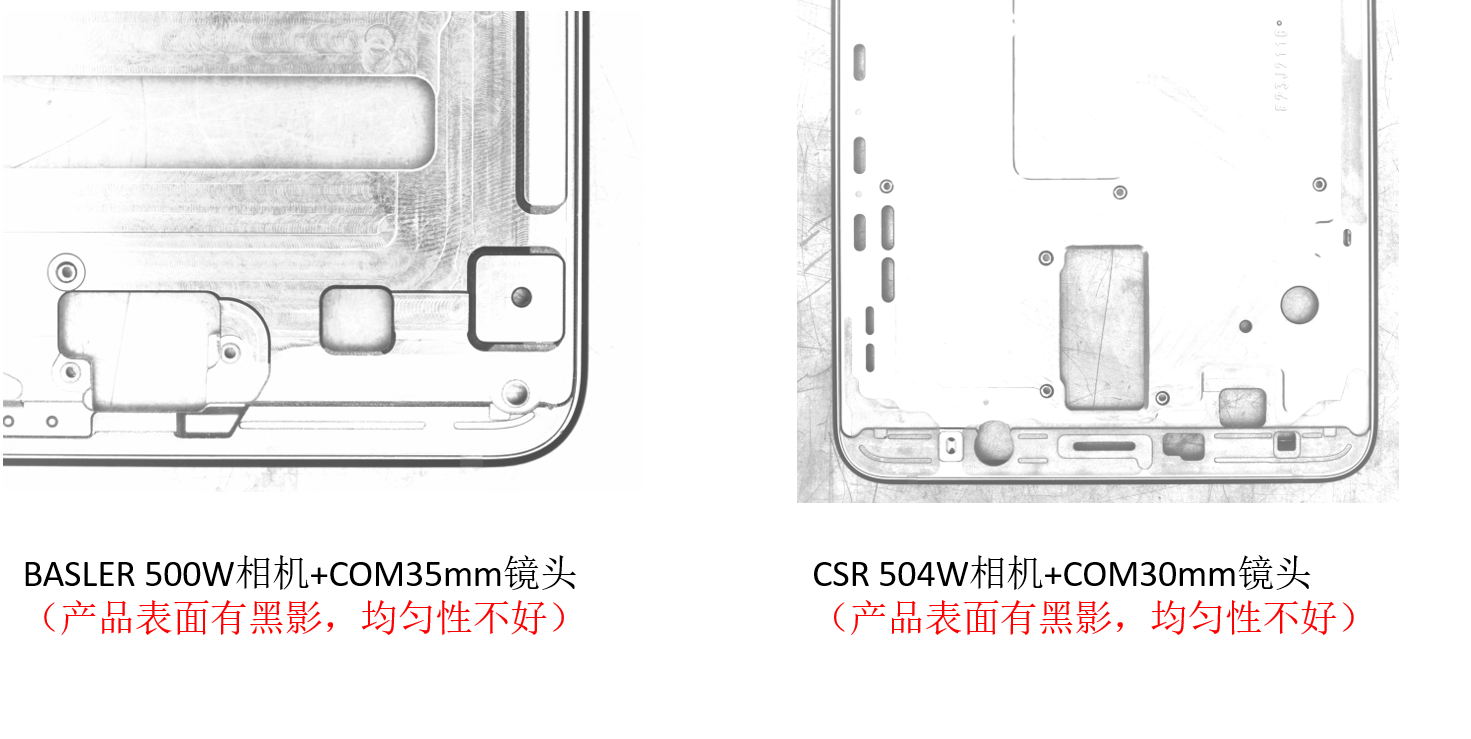

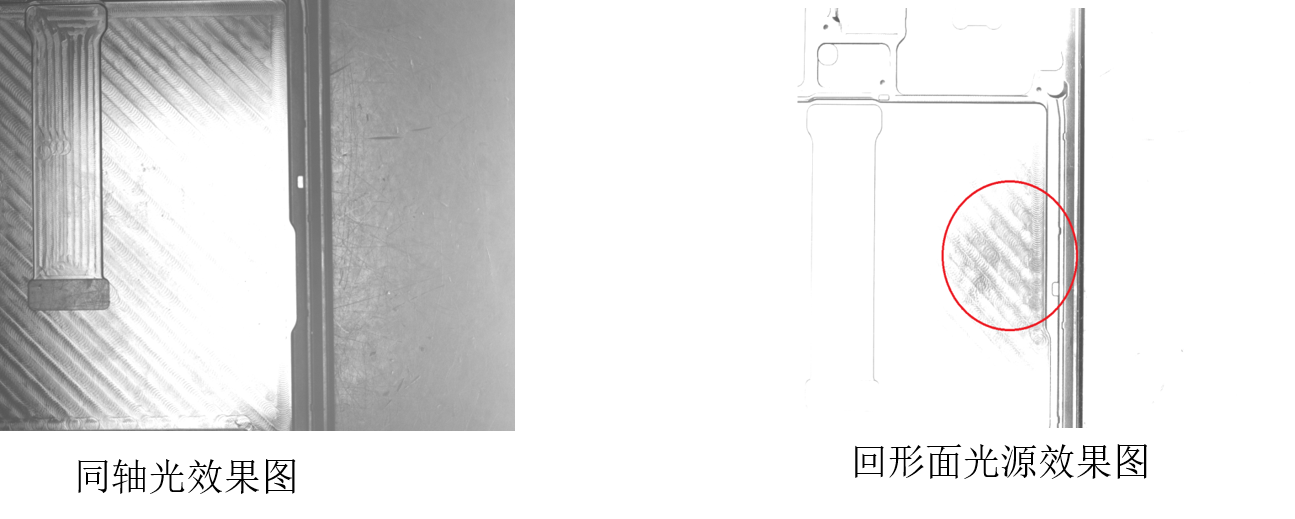

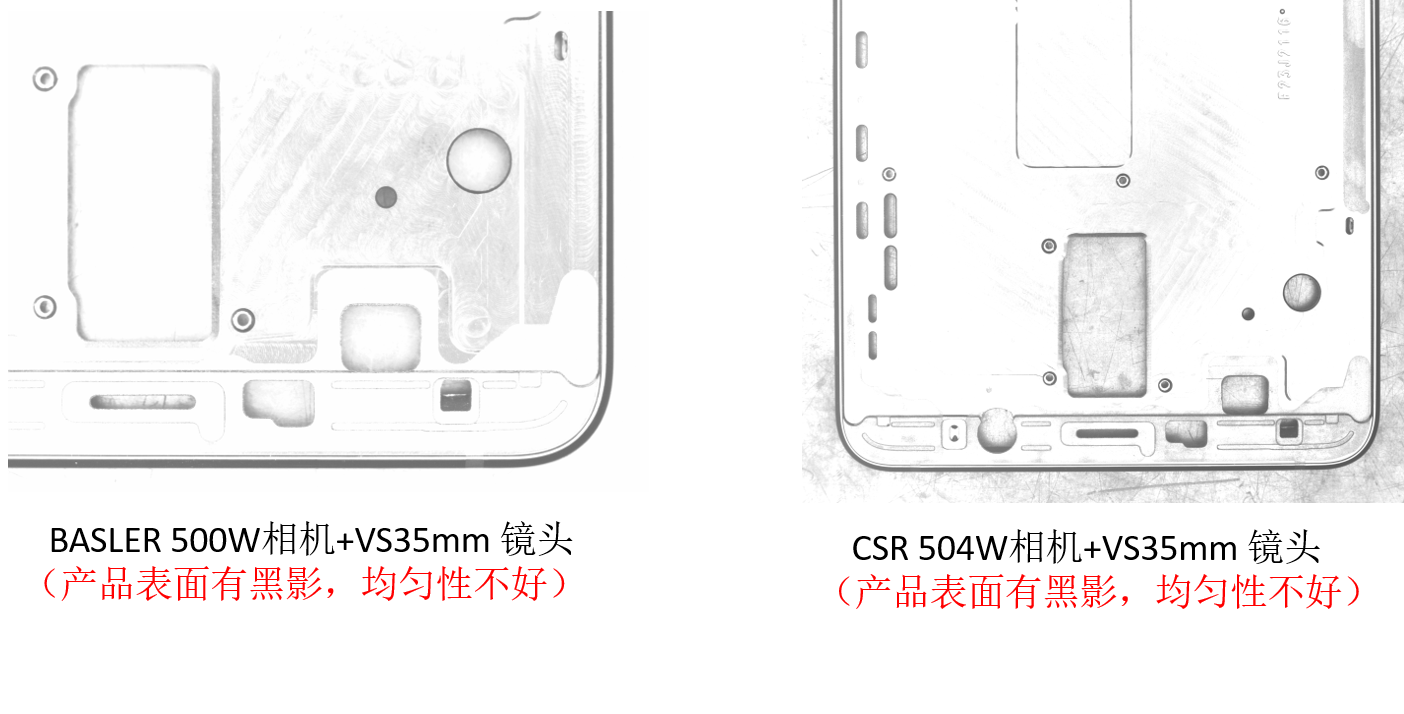

单独使用一种光源效果图

快盈VIII同轴光会出现亮度不够的情况；回形面光因为光源中间的圆孔会使图像有阴影，造成图像效果不均衡，所以不采用单独光源打光

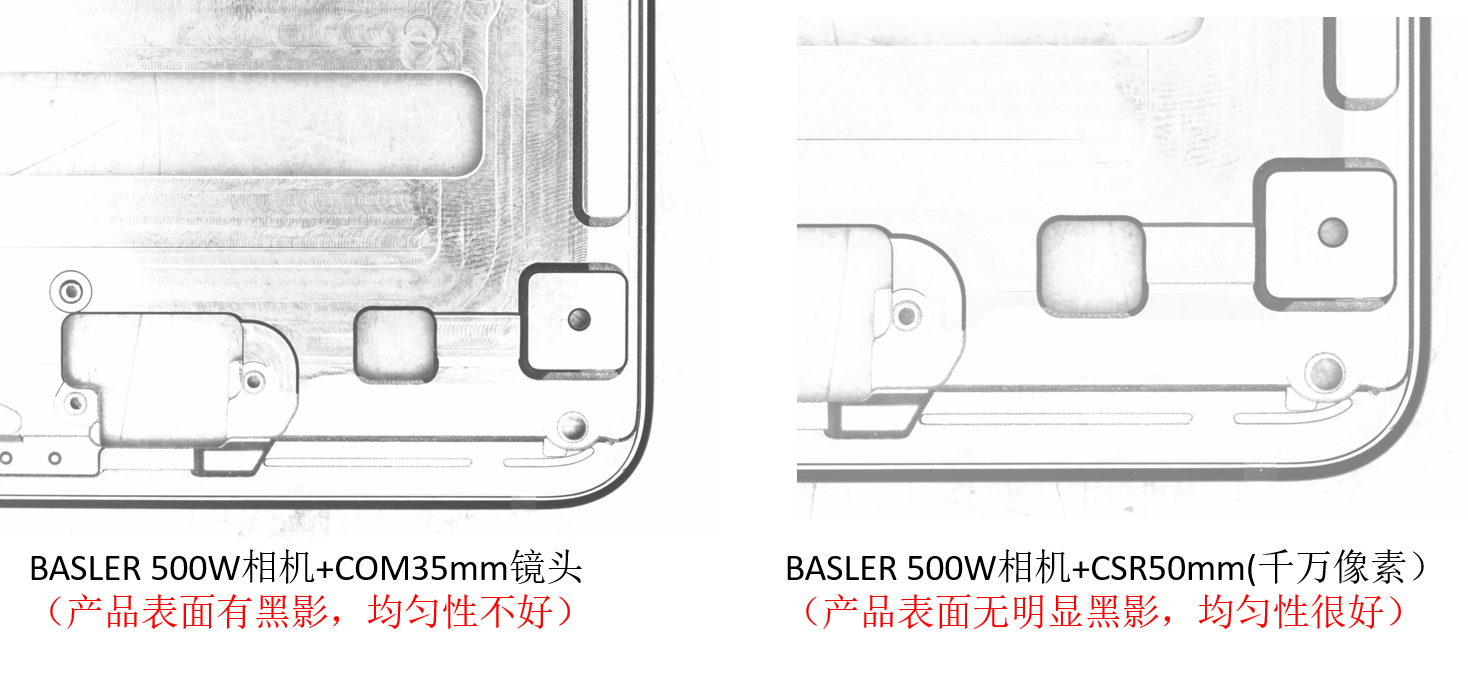

使用同轴+回形面光源效果图

回形光源照亮产品要寻找的边缘，同轴光源起到补光的作用（把回形光源中间的圆孔造成的阴影消除掉），使得图像效果均匀，达到理想的状态

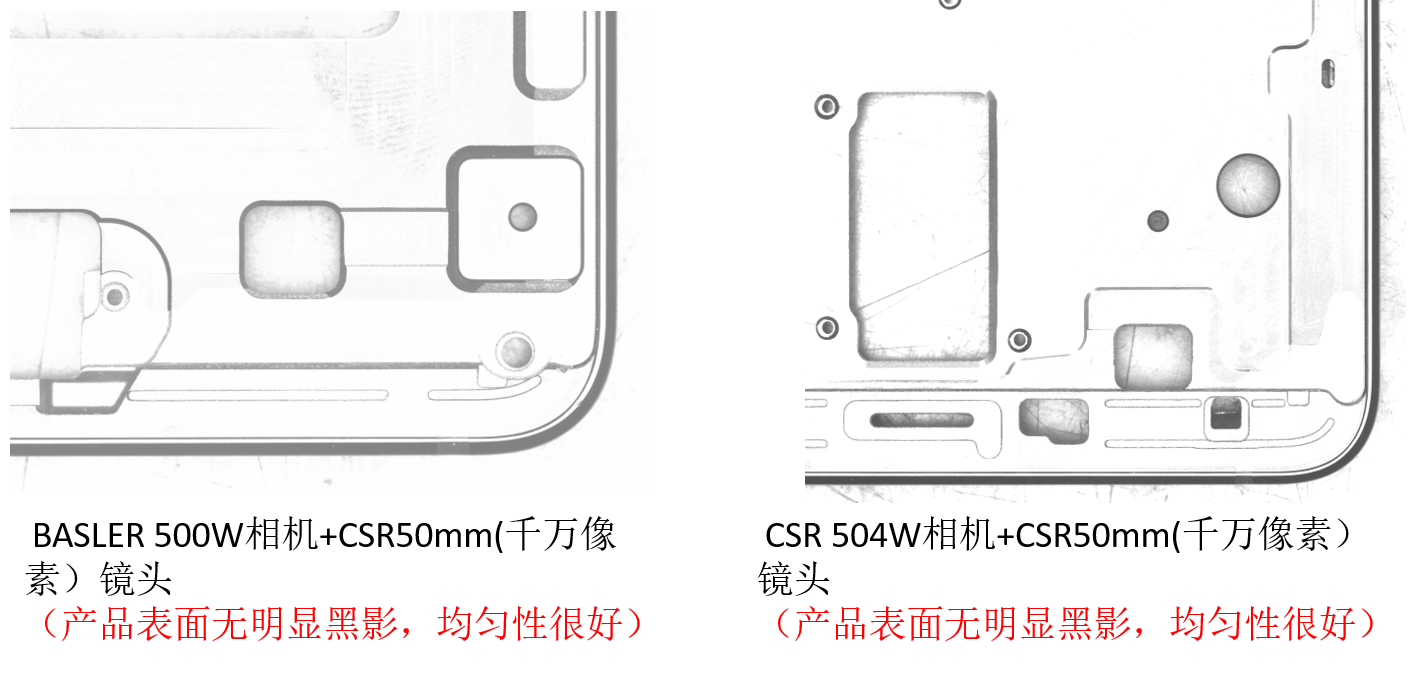

快盈VIII同一个相机不同镜头效果对比(BASLER相机）

同一个相机不同镜头效果对比(BASLER相机)

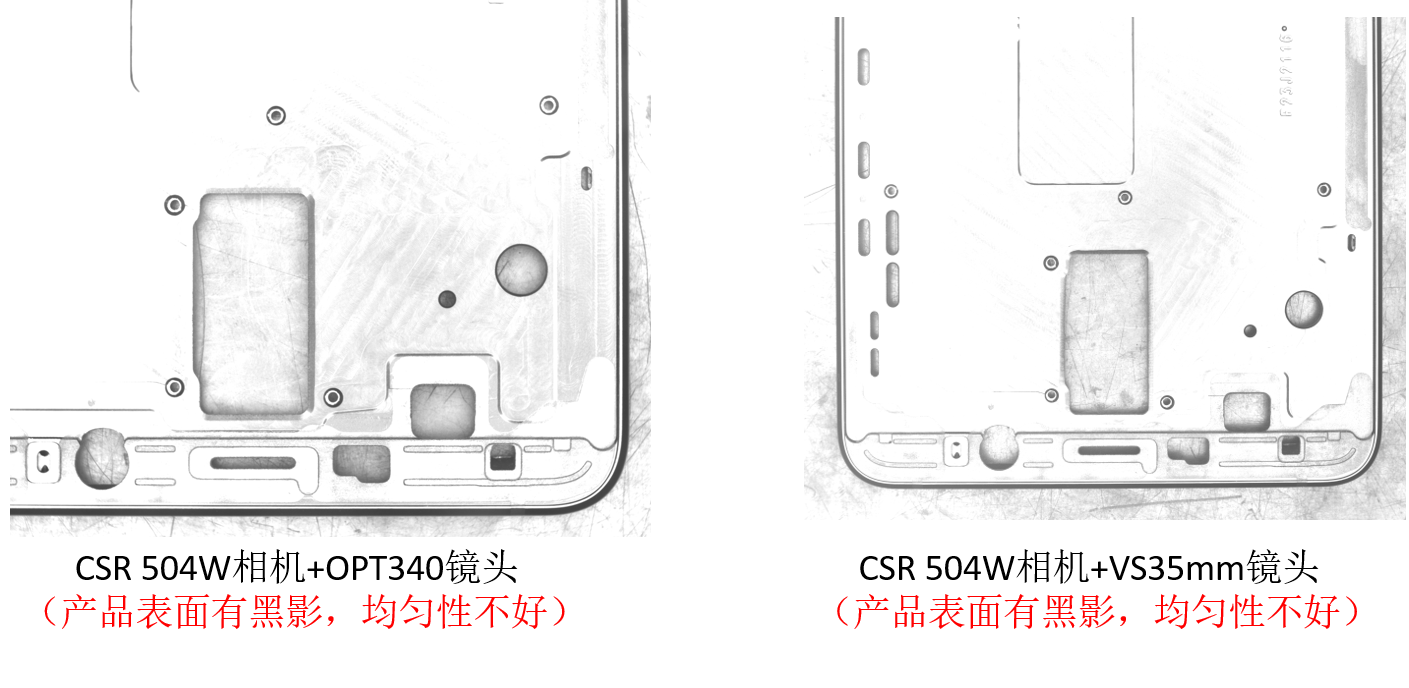

同一个相机不同镜头效果对比(CSR504CCD相机)

快盈VIII同一个相机不同镜头效果对比(CSR504CCD相机）

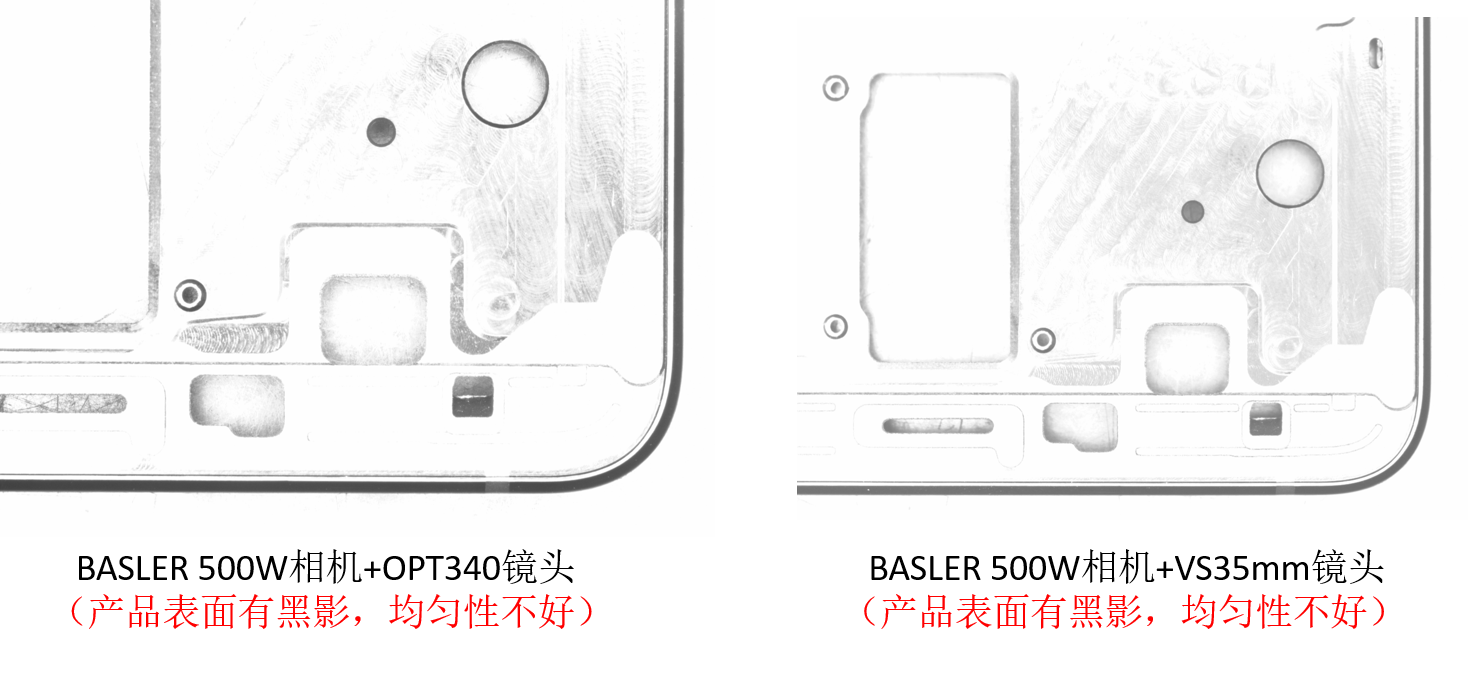

快盈VIII两种相机同种镜头拍照效果对比

快盈VIII两种相机同种镜头拍照效果对比

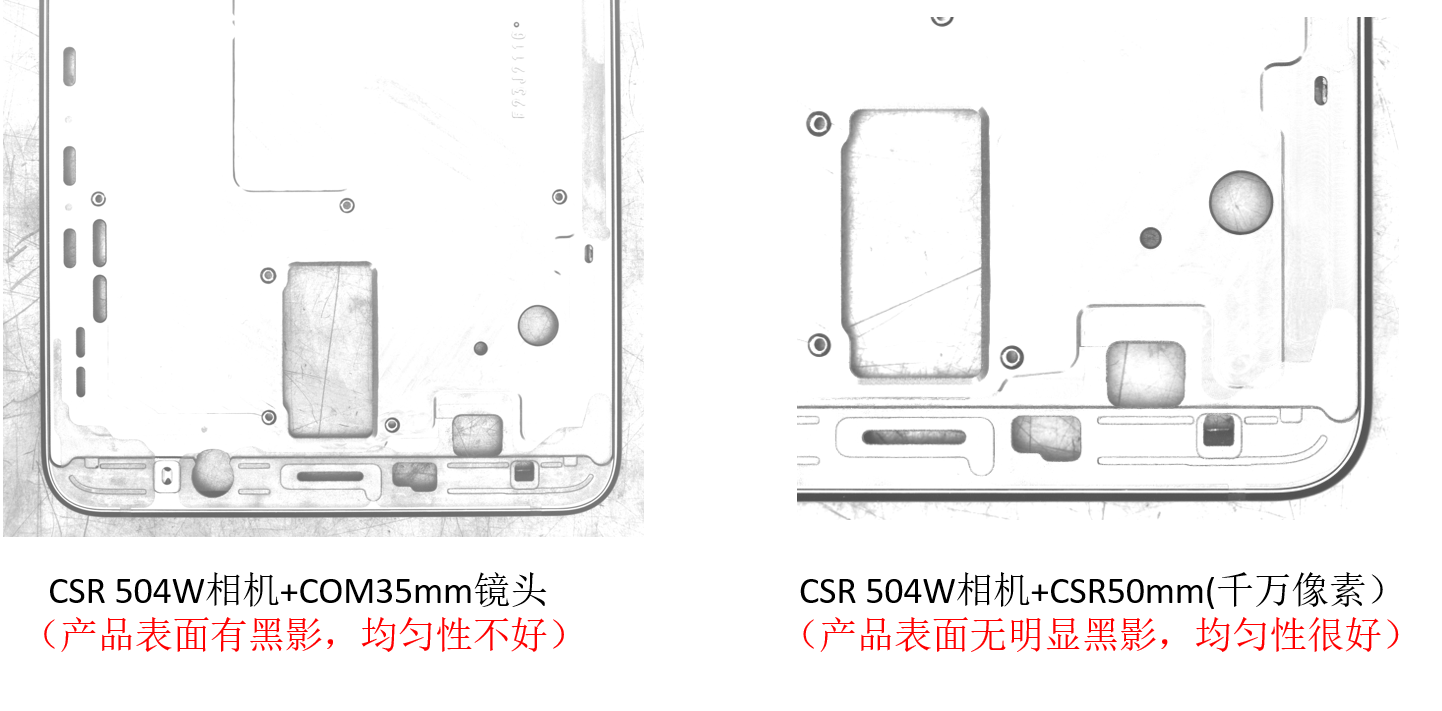

快盈VIII两种相机同种镜头拍照效果对比

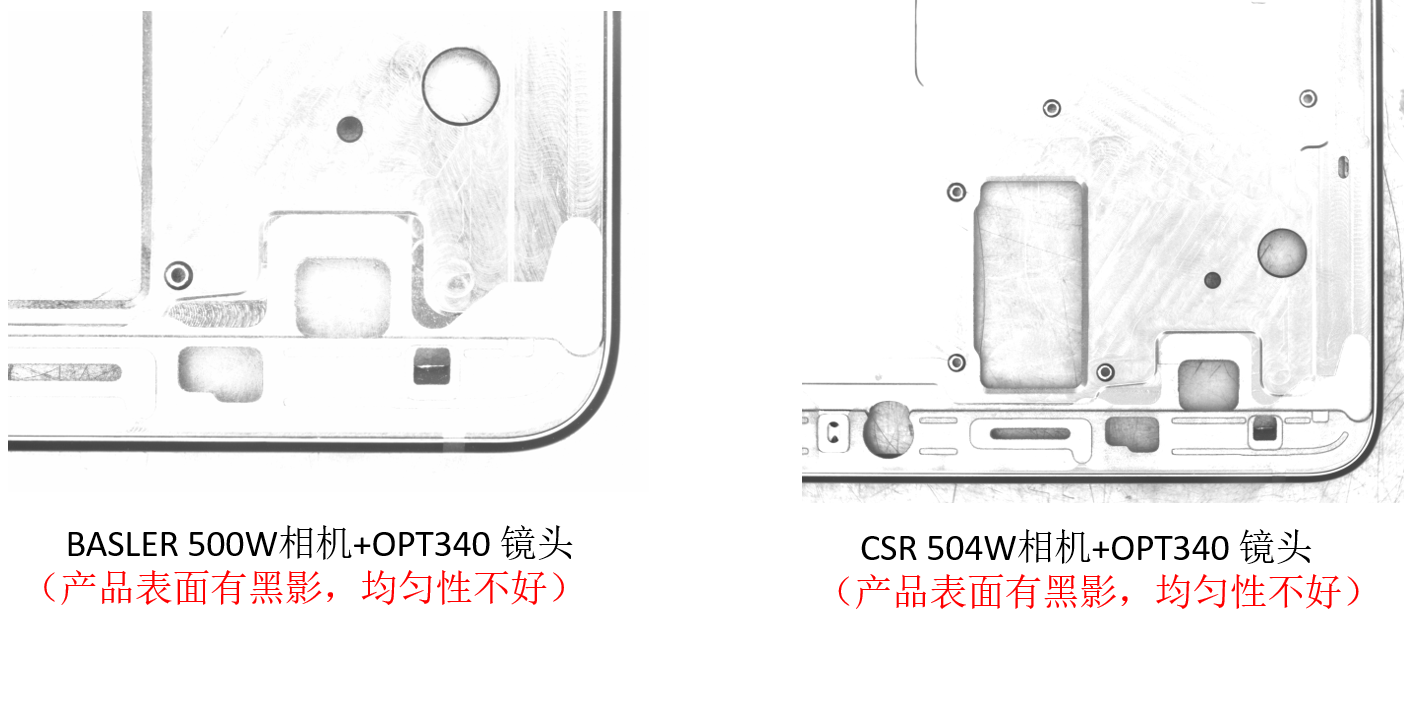

两种相机同种镜头拍照效果对比

实验备注：

手机外壳缺陷视觉检测系统：

快盈VIII1.使用BASLER相机搭配COM,CSR,OPT,VS四种相机进行光学实验验证出在同样的光源条件下，COM35mm镜头的图像均匀性不是很好，有较大阴影产生；OPT340镜头 和VS35mm图像效果较为接近，但是还是有较小阴影产生；CSR50mm(千万像素）镜头的图像效果均匀性很好，产品整体亮度均衡，无明显阴影

2.使用CSR相机搭配COM,CSR,OPT,VS,四种相机进行光学实验验证出在同样的光源条件下，OPT340镜头和VS35mm镜头图像效果较为接近，但是图像均匀性不好，会有阴影产生；COM35mm镜头下产品的边缘部位会较产品的中间部位暗，均匀性不好；CSR50mm(千万像素）镜头图像效果均匀性很好，产品整体亮度均衡，无明显阴影

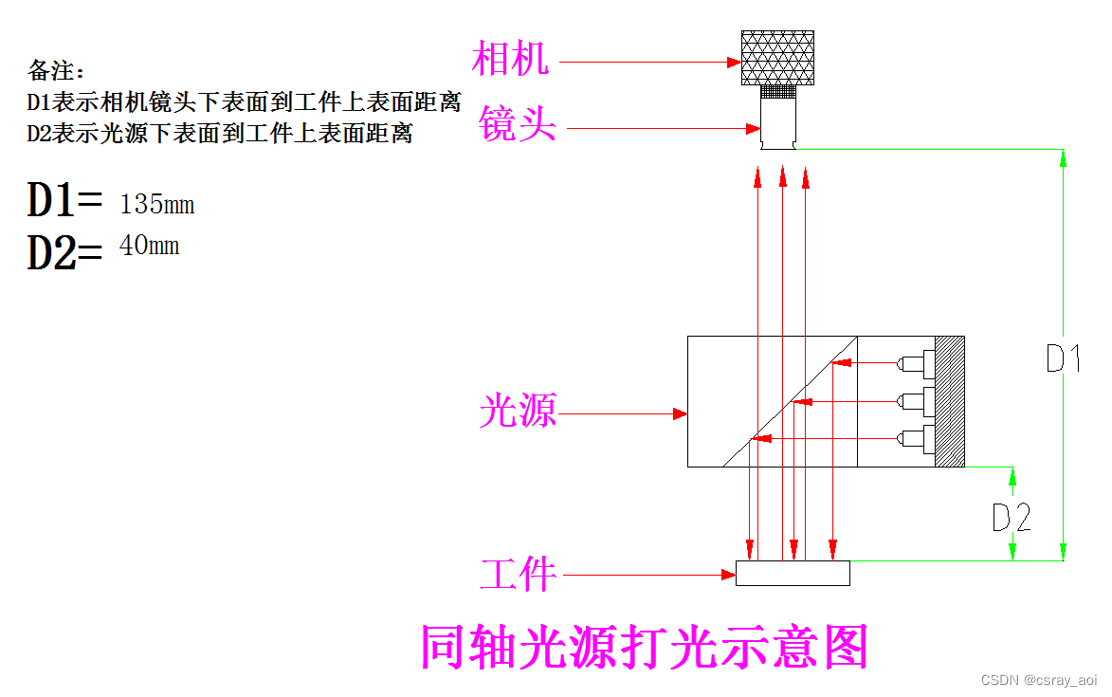

快盈VIII【打光示意图】
